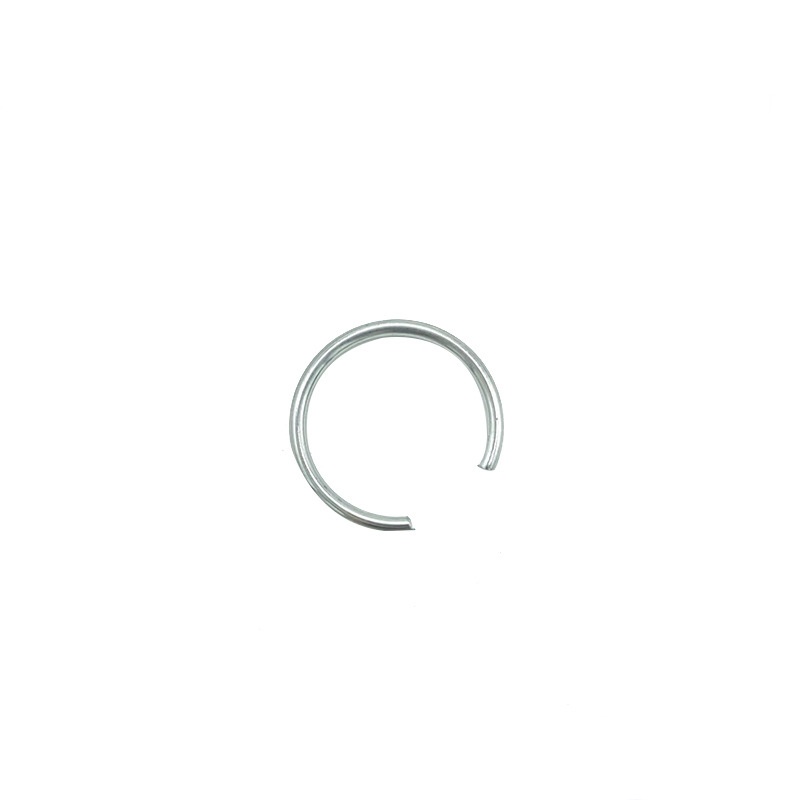

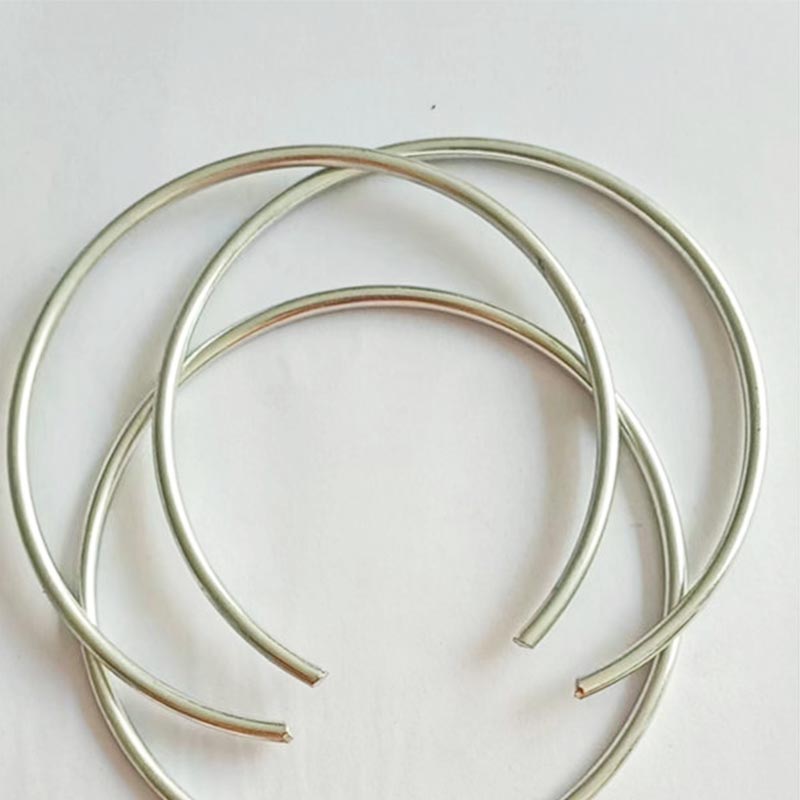

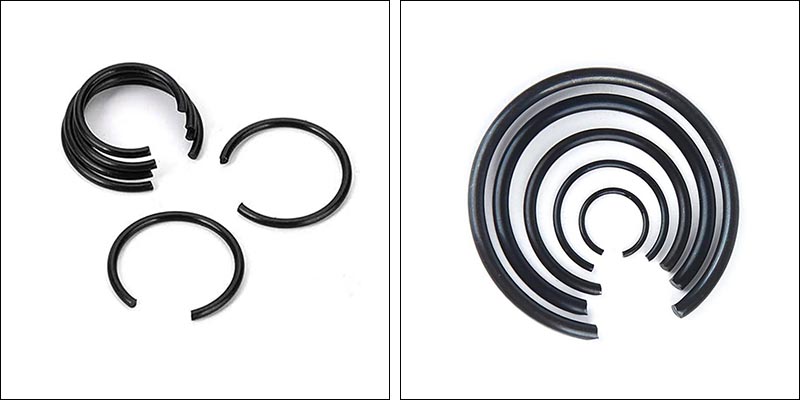

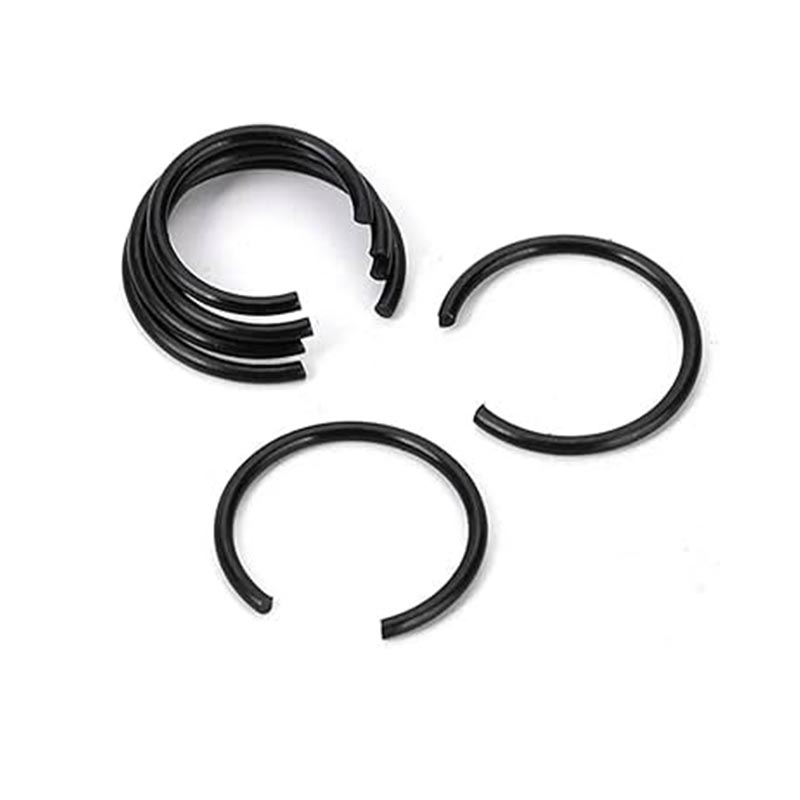

Стопорное кольцо из круглой проволоки

Край стопорного кольца из круглой проволоки, произведенного на заводе Xiaoguo®, не имеет выступающих частей. Он занимает меньше места внутри отверстия и особенно подходит для ограниченных и компактных пространств.

Отправить запрос

Описание продукта

Радиальная сила

Усилие пружинного стопорного кольца из круглой проволоки, расширяющееся наружу, преобразуется в положительное давление на боковые стенки канавки, гарантируя, что стопорное кольцо не будет свободно вращаться или расшатываться внутри канавки.

Осевая сила

Когда ограниченная часть подвергается осевому давлению, это усилие передается через торец детали на сторону стопорного кольца. Затем стопорное кольцо передает усилие на осевую боковую стенку канавки.

Поскольку стопорное кольцо из круглой проволоки представляет собой цельное кольцо, а канавка также имеет форму полного круга, оно может выдерживать равномерные осевые нагрузки.

Функция самоблокировки

Пока размеры глубины и ширины канавки соответствуют требованиям, стопорное кольцо будет все более плотно прижиматься к дну канавки под воздействием осевого давления и не выскочит из канавки. Это уникальное свойство самоблокирующегося эластичного стопорного кольца.

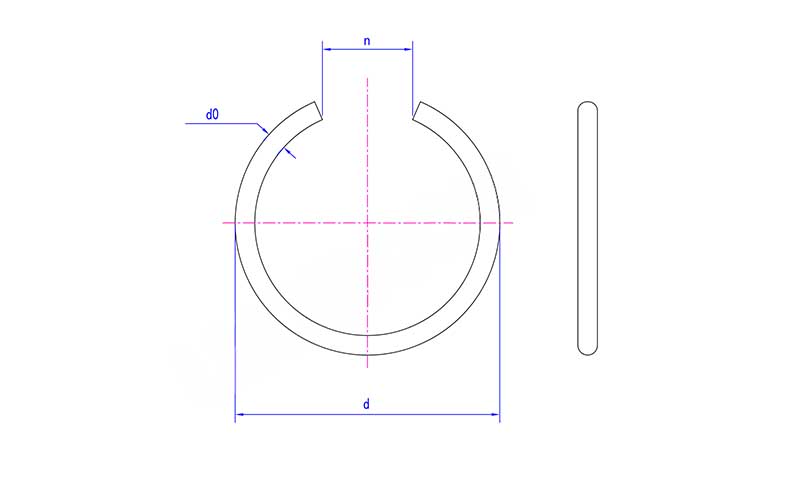

Пн.	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
д макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
д мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
д0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

Обработка поверхности

Обработка поверхности стопорного кольца из круглой проволоки не только влияет на внешний вид изделия, но также имеет решающее значение для определения его срока службы и надежности.

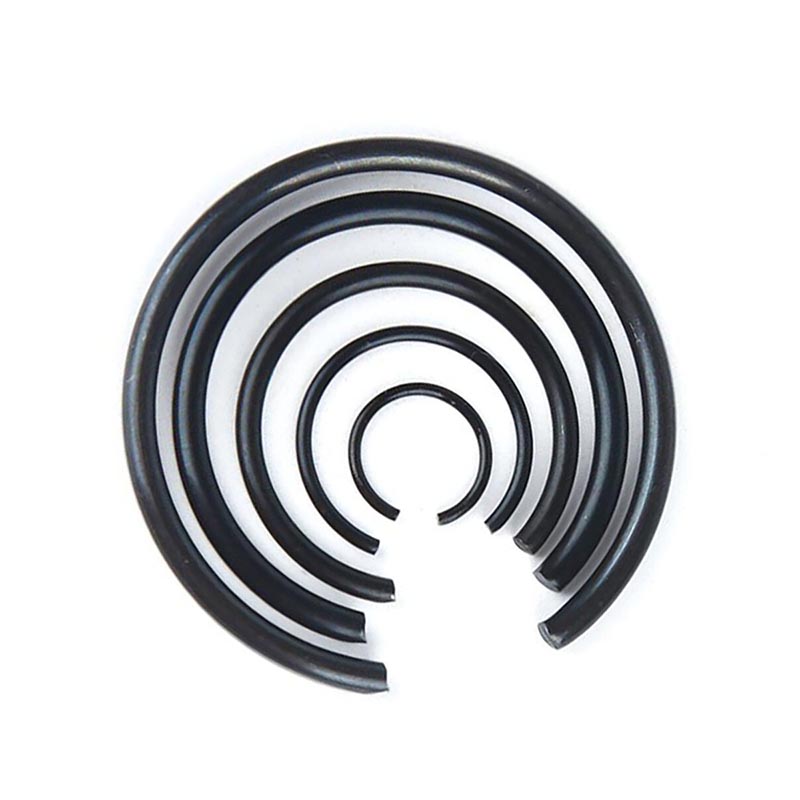

Окисление и почернение

На поверхности стальной проволоки образуется плотная оксидная пленка Fe₃O₄.

Средний (около 24–48 часов испытания в солевом тумане)

Самый экономичный, подходит для помещений или сухих помещений. Однако он плохо работает в агрессивных средах.

Фосфатирование + масляно-восковое покрытие

Образуют фосфатную химическую конверсионную пленку с сильными герметизирующими свойствами.

Отлично (около 48-72 часов испытания в солевом тумане)

Имеет лучшие антикоррозийные и смазывающие свойства, чем чернение, подходит для условий повышенной влажности или условий, требующих частой разборки.

Гальваника (гальванизация/никелирование)

Поверхность покрыта металлическим покрытием. Распространенные типы включают гальванизацию и никелирование.

Хорошо (приблизительно 96-200 часов испытания в солевом тумане)

Стопорное кольцо из круглой проволоки после гальваники имеет блестящий внешний вид и подходит для случаев с высокими требованиями к декорированию или в мягких промышленных условиях.

Дакромет

Специальное цинк-алюминиевое покрытие с превосходной коррозионной стойкостью.

Отлично (обычно более 1000 часов при испытаниях в солевом тумане)

Отсутствие риска водородного охрупчивания. Это предпочтительное решение для защиты от коррозии автомобилей и уличного оборудования.
