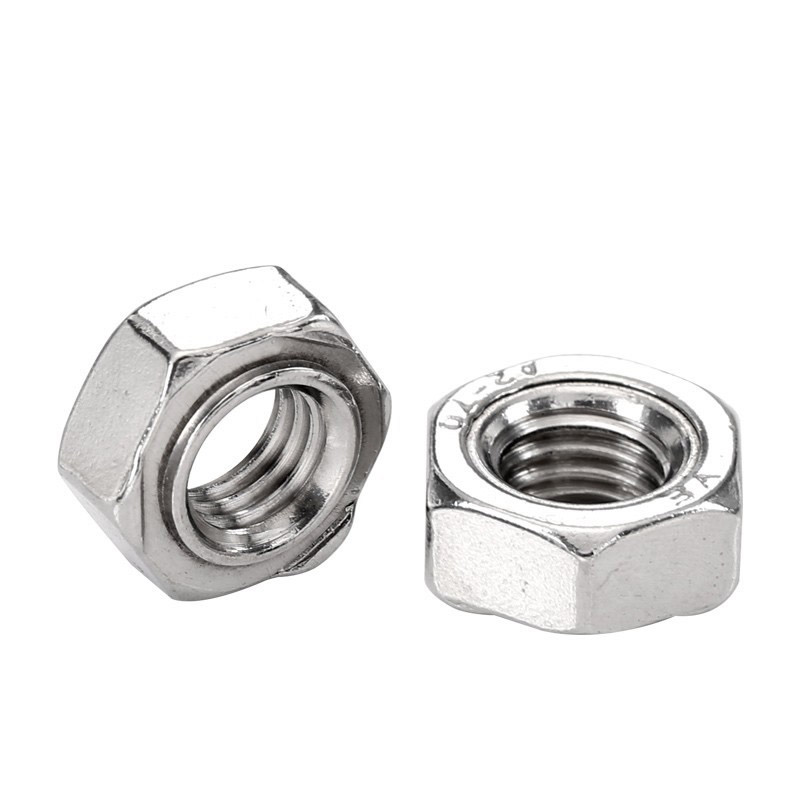

DIN 929 Шестигранные приварные гайки

Являясь поставщиком в Китае, Xiaoguo® всегда предлагает шестигранные сварные гайки высшего качества DIN 929 с чрезвычайно высокой прочностью соединения и прочной конструкцией. Точки сварки не расшатываются из-за вибрации и подходят для оборудования с частыми вибрациями. Перед покупкой вы можете подать заявку на получение бесплатных образцов для тестирования.

Модель:JIS B1196-1.1-1982

Отправить запрос

Описание продукта

Стандарт, определенный DIN 929 для шестигранных сварных гаек DIN 929, определяет характеристики крупной и мелкой резьбы для от M3 до M16 и четко определяет основные размеры, включая ширину кромки и высоту гайки. Эти гайки в основном имеют точность класса А и обычно изготавливаются из стали с содержанием углерода не более 0,25%. Их можно использовать в сочетании с болтами различных классов производительности.

（1）Таблица размеров метрической крупной резьбы (единица измерения: мм)

Спецификация резьбы d1	Шаг П	Максимальная ширина противоположных сторон s (макс.)	Максимальная высота гайки м (макс.)	Минимальная ширина диагонали e (мин)	Вес тысячи штук (кг)
М3	0.5	7.5	3	8.15	0.78
М4	0.7	9	3.5	9.83	1.13
М5	0.8	10	4	10.95	1.73
М6	1	11	5	12.02	2.5
М8	1.25	14	6.5	15.38	5.27
М10	1.5	17	8	18.74	9.58
М12	1.75	19	10	20.91	13.7

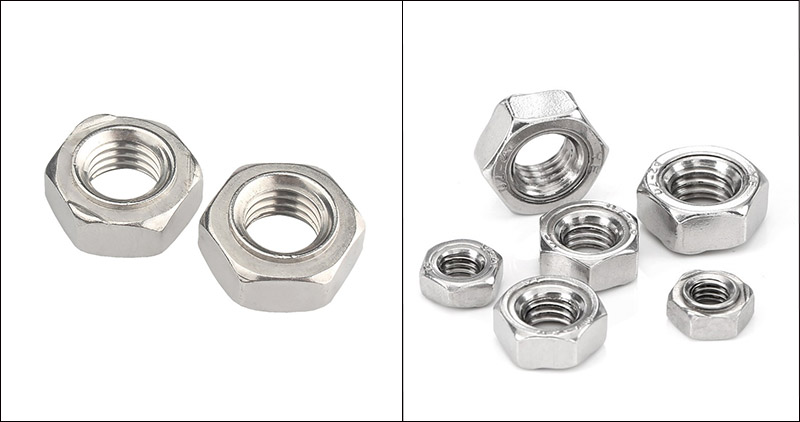

DIN 929 Hexagon Weld Nuts

（2）Спецификация тонкой резьбы

Для применений, требующих более точной регулировки, шестигранные сварные гайки DIN 929 также поддерживают винты с метрической мелкой резьбой диаметром от 8 мм до 16 мм. Ниже приведены комбинации диаметров и шагов для выбираемых винтов с мелкой резьбой:

M8: Шаг мелкой резьбы составляет 1 мм (стандартная крупная резьба имеет шаг 1,25 мм).

M10: Шаг мелкой резьбы может составлять 1 мм или 1,25 мм (стандартная крупная резьба — 1,5 мм).

M12: Шаг мелкой резьбы можно выбрать 1,25 мм или 1,5 мм (стандартная крупная резьба — 1,75 мм).

M14/M16: Обеспечьте резьбу с мелким шагом 1,5 мм.

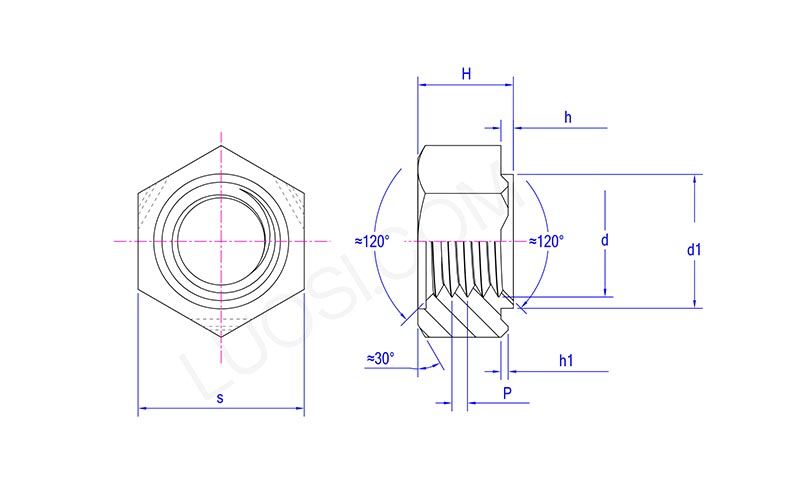

DIN 929 Hexagon Weld Nuts

Пн.	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
с макс	11	11	13	15	17	19
с мин	10.57	10.57	12.57	14.57	16.57	18.48
Н макс.	5	5	6	7.5	9	11
Ч мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс.	6.9	6.9	8.9	10.9	12.9	14.9
d1 минута	6.7	6.7	8.7	10.7	12.7	14.7
час максимум	0.8	0.8	0.8	0.8	1.2	1.2
час мин	0.6	0.6	0.6	0.6	1	1
ч1 макс	0.5	0.5	0.5	0.5	0.7	0.7
час 1 минута	0.3	0.3	0.3	0.3	0.5	0.5

Выбор материала

Выбор материала шестигранных сварных гаек DIN 929 напрямую влияет на их сварочные характеристики, механическую прочность, коррозионную стойкость и стоимость.

(1) Производительность сварки

Для контактной точечной сварки содержание углерода в материале гайки должно составлять ≤ 0,25%. В противном случае в зоне термического влияния сварки могут возникнуть трещины или хрупкие разрушения.

Низкоуглеродистая сталь является лучшим выбором, поскольку она имеет широкое сварочное окно, меньшее количество брызг и стабильный сварочный самородок.

При сварке среднеуглеродистых/легированных сталей (например, 35К, 40Cr) необходимо строго контролировать параметры (ток, время, скорость охлаждения). В случае необходимости следует использовать предварительный нагрев или медленное охлаждение.

Нержавеющая сталь обладает хорошими сварочными характеристиками, но ее необходимо сочетать с основным материалом из нержавеющей стали и использовать специальные электроды.

（2）Требования к механической прочности

Марка 4,8/6,8 (низкоуглеродистая сталь): подходит для обычных соединений листового металла и ненесущих поверхностей.

Марка 8,8/10,9 (среднеуглеродистая сталь/легированная сталь): подходит для конструкций, которым необходимо выдерживать значительные напряжения или вибрацию (например, шасси автомобиля, сиденья).

A2-70 / A4-70 (нержавеющая сталь): прочность варьируется от 6,8 до 8,8, что позволяет удовлетворить большинство требований к средней нагрузке.

（3）Коррозионностойкая среда

В помещении сухая среда: достаточно низкоуглеродистой стали + электрооцинковки.

Влагостойкость вне помещений: низкоуглеродистая сталь + горячее цинкование или покрытие Dacromet.

Солевой туман/морская среда: нержавеющая сталь 316 (A4-70) или 304 (A2-70) с пассивирующей обработкой.

Еда/Здоровье: Нержавеющая сталь 304 естественного цвета.

（4）Контроль затрат

Стоимость низкоуглеродистой стали самая низкая, а стоимость нержавеющей стали примерно в 2-3 раза выше стоимости низкоуглеродистой стали.

При соблюдении требований к производительности следует отдать предпочтение шестигранным сварным гайкам из низкоуглеродистой стали DIN 929, чтобы снизить затраты на закупку.
