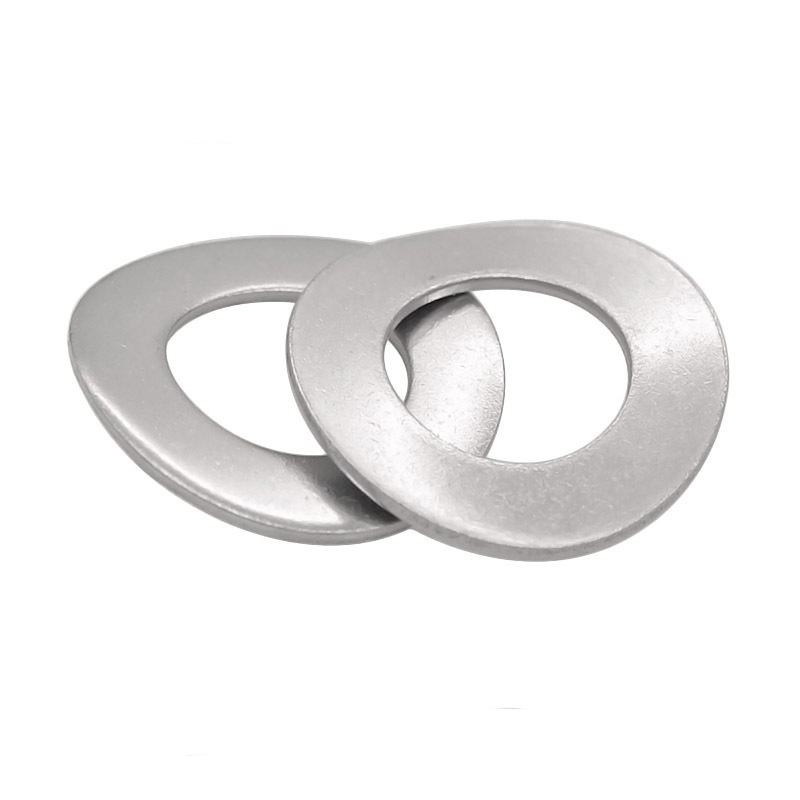

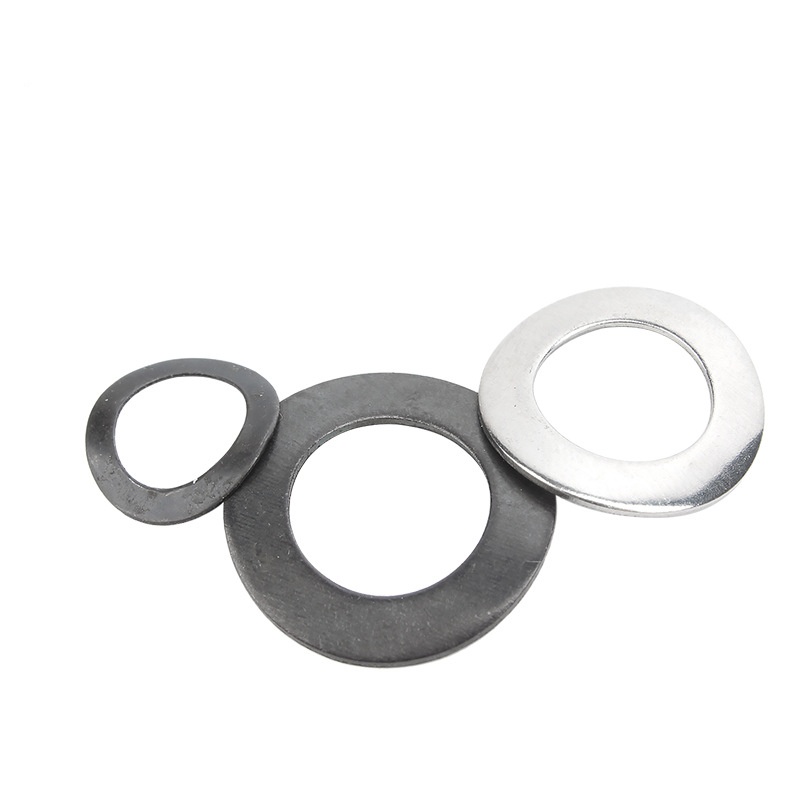

DIN137A Изогнутая пружинная шайба

Изогнутая пружинная шайба DIN137A производства Xiaoguo® Factory имеет уникальный дизайн. Такая конструкция может обеспечить стабильную осевую силу предварительного натяга между такими компонентами, как подшипники, устранить осевой зазор, предотвратить вибрацию шайб и, таким образом, избежать влияния на общее использование.

Отправить запрос

Описание продукта

Изогнутая пружинная шайба DIN137A представляет собой эластичную металлическую прокладку с одной или несколькими дугообразными изгибами. Он создает силу упругой предварительной нагрузки за счет собственной дуговой деформации и монтируется под болтами и гайками. Он используется для устранения зазора в соединении крепежа, сохранения силы предварительного натяга, компенсации теплового расширения или износа, а также противодействия умеренной вибрации.

Имя	DIN137A Изогнутая пружинная шайба
Материал	Нержавеющая сталь/легированная сталь/углеродистая сталь/латунь/пружинная сталь
Стандарты	DIN137A
Нить	Метрика/Метрика
Размеры	М2-М12
Заканчивать	Цинк/черный/натуральный/другие
Настраиваемый	ДА
Образец	ДА

Структура Введение

Как выглядит конструкция изогнутой пружинной шайбы DIN137A? Говоря простым языком, это небольшое металлическое колечко дугообразной формы.

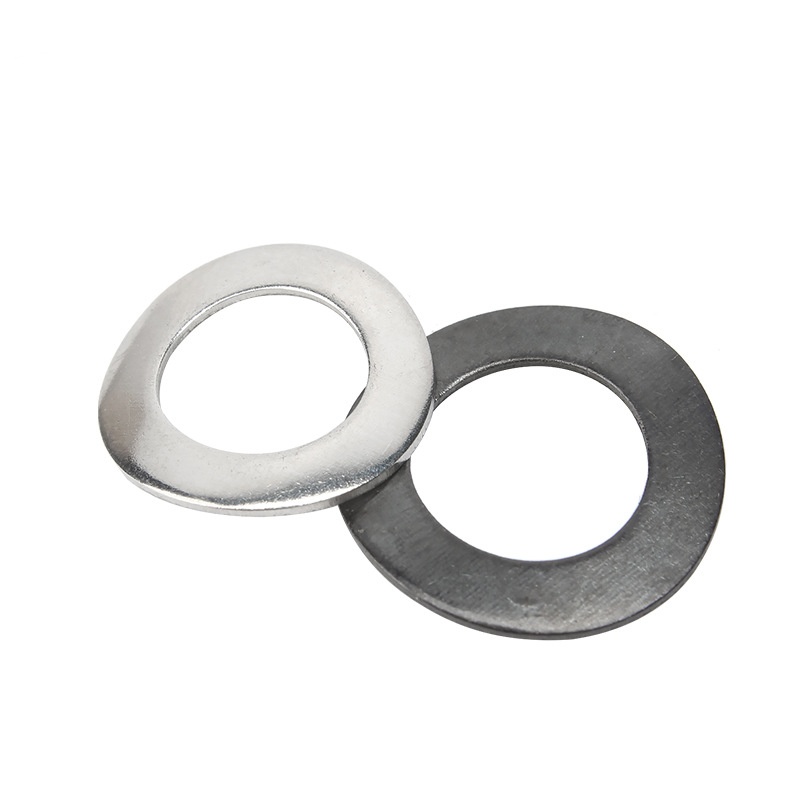

【Общая форма】

Изогнутая пружинная шайба DIN137A не является обычной плоской шайбой. Если вы подержите его в руке, то увидите, что он выпирает сам по себе, а не остается плоским. В зависимости от способа выпячивания различают в основном две структуры:

（1）Одноволновая дугообразная форма (как небольшой арочный мост)

Вся шайба имеет форму одной дуги: середина выше, а бока ниже, что напоминает мини-арочный мост. В свободном состоянии его естественная высота значительно превышает толщину. Когда он сплющен, он создаст обратную тягу.

（2）Многоволновые (например, волнистые картофельные чипсы)

Шайба имеет две или даже более волны, причем пики и впадины чередуются и закольцовываются по окружности. При сжатии этой структуры деформация не столь значительна, как у одиночной волны, но упругость более равномерна.

Эти два типа шайб представляют собой полные круглые кольца с отверстием посередине и без вырезов по краям. Толщина материала везде одинаковая.

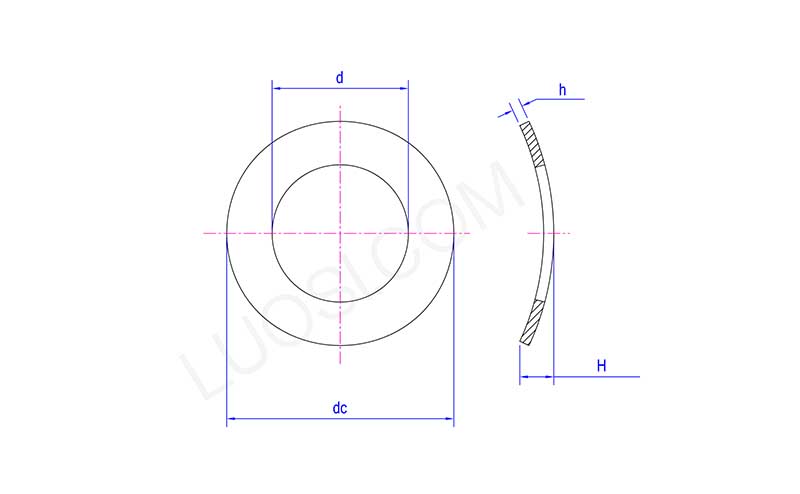

DIN137A Curved Spring Washer

Пн.	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
д мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
д макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
мин постоянного тока	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянный ток макс.	4.5	5.5	6	8	10	11	15	18
Ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Н макс.	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Ключевые детали конструкции】

（1）Дугообразный контур (сердцевина)

Прокладка в свободном состоянии не плоская; вместо этого он представляет собой поверхность с одной дугой (например, арочный мост) или множественную рябь (например, волны) вдоль кругового направления.

Эта изогнутая/волновая форма является источником эластичности.

（2）Замкнутый контур, нережущий

Изогнутая пружинная шайба DIN137A представляет собой цельное кольцо без каких-либо спиральных вырезов.

（3）Секция одинаковой толщины

Толщина прокладки одинакова по всей окружности, без постепенного изменения и местного утонения.

（4）Отношение внешнего диаметра к внутреннему диаметру

Отношение внешнего диаметра к внутреннему диаметру влияет на жесткость и опорную площадь шайбы.
