Двойные самоконтрящиеся шайбы

Самоблокирующиеся шайбы двойного сложения, производимые фабрикой Xiaoguo®, чрезвычайно просты в установке и использовании. Они могут сэкономить много времени и средств для многочисленных клиентов, а также облегчить обслуживание и замену на месте.

Отправить запрос

Описание продукта

При использовании самоблокирующихся шайб двойного сгиба убедитесь, что вы используете их 100% производительность. Следующие моменты требуют особого внимания.

（1）Строго запрещается смешанное использование

Двойные самостопорящиеся шайбы следует использовать отдельно, их нельзя смешивать с плоскими или пружинными шайбами и т. д. Их смешивание приведет к тому, что внешние зубья шайбы не войдут в зацепление, что приведет к выходу из строя стопорного механизма.

(2) Твердость соединяемой поверхности

Твердость соединяемой поверхности должна быть ниже, чем у двойных самостопорящихся шайб. В противном случае радиальные зубцы на внешней стороне прокладки не смогут «зацепиться» и не смогут обеспечить силу трения, необходимую для фиксации, что приведет к выходу из строя противорасшатывающего устройства.

（3）Использование смазочных материалов

Фиксирующая функция самоблокирующихся шайб двойного сложения не зависит от трения, поэтому использование смазочных материалов не повлияет на ее устойчивость к ослаблению.

（4）Рекомендуется использовать динамометрический ключ.

Хотя установку можно выполнить с использованием стандартных инструментов, для обеспечения точного усилия предварительной затяжки и во избежание чрезмерной или недостаточной затяжки, которая может привести к поломке, настоятельно рекомендуется использовать калиброванный динамометрический ключ для каждой установки.

Введение материала

Материалы изготовления самостопорящихся шайб двойного сгиба разнообразны. Выбор материала в основном зависит от конкретной среды применения и требований к производительности.

(1) Углеродистая сталь

Он прочный и долговечный, подходит для тяжелого промышленного использования. Работает с высокопрочными болтами класса от 8,8 до 12,9.

Диапазон температур: от -50°C до +200°C.

Для обработки поверхности: вам следует нанести немного покрытия, чтобы предотвратить появление ржавчины. Варианты включают покрытия на основе цинка, такие как Dacromet, обычное цинкование (желтое, белое или синее покрытие), черное оксидирование или горячее цинкование.

(2) Нержавеющая сталь

Отличная коррозионная стойкость, подходит для агрессивных сред, таких как морская, химическая, пищевая и медицинская промышленность.

Рабочая температура: от -160°C до +500°C (очень стабильна при высоких температурах).

Стандарт/класс: EN 1.4404 (AISI 316L), AISI 304.

Обычно для дальнейшего повышения антикоррозионных свойств проводится пассивационная обработка.

(3) Фосфористая бронза

Отличная проводимость и износостойкость. Подходит для электрических применений, требующих проводимости или предотвращения заедания.

（4）Титан

Он сильный и легкий.

В основном он используется в аэрокосмической и медицинской технике, поскольку в этих отраслях необходимы легкие и чистые по составу материалы.

(5) Латунь

Он имеет низкое трение и выглядит прилично.

Так что это хорошо работает, когда вам важно, как деталь выглядит.

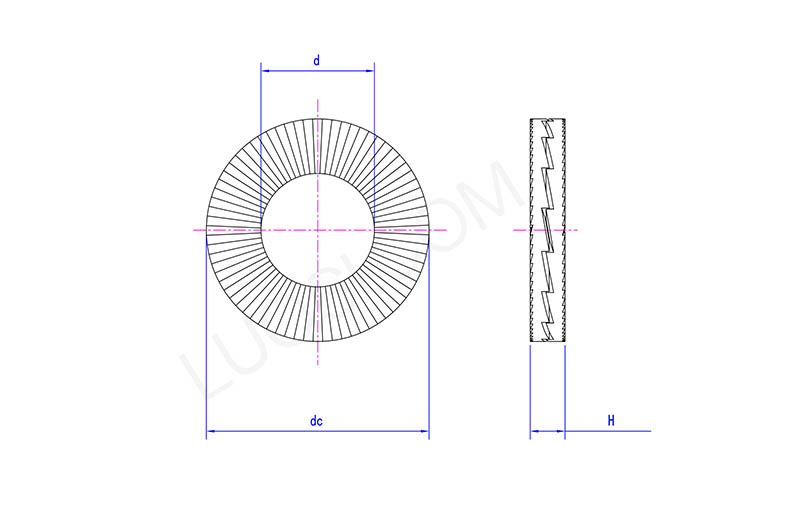

Double Fold Self Locking Washers

Пн.	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянный ток макс.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
минута	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Н макс.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
