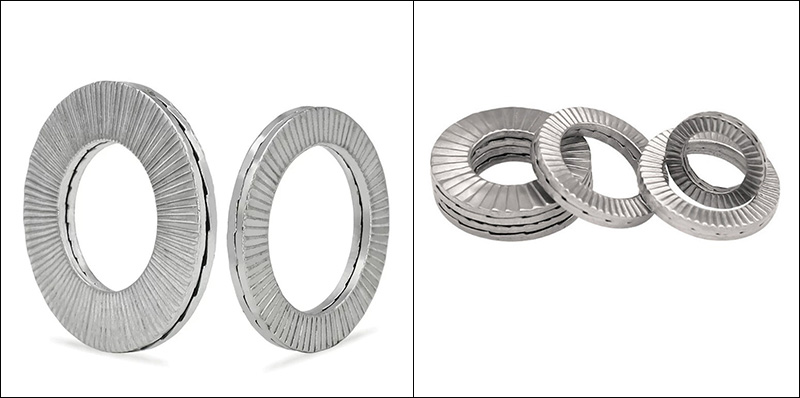

Двойная клиновая стопорная шайба

Двукратная клиновая стопорная шайба со склада на заводе Xiaoguo® подлежит многоразовому использованию. При правильной установке и разборке они не деформируются, а их фиксирующие свойства остаются неизменными даже после многократного использования.

Отправить запрос

Описание продукта

Мы производим двустворчатую клиновую стопорную шайбу на автоматизированных производственных линиях. Стандартное сырье перерабатывается для изготовления шайб точных размеров.

（1）Подготовка и обработка сырья

В качестве основного материала мы используем полосу из высокопрочной легированной стали и полосу из нержавеющей стали. Материалы подвергаются отжигу и травлению для корректировки их внутренней кристаллической структуры.

(2) Штамповка

Выполняется на многостанционном прецизионном прессе.

Сверление: Сверление центрального отверстия под шайбу.

Формование зубчатых колес: благодаря точному взаимодействию верхней и нижней форм на одной стороне внешнего кольца формируются радиально мелкие зубья.

Формирование клиновидной поверхности: с помощью специальной формы с другой стороны выдавливаются клиновидные поверхности зубьев, определяющие эффективность фиксации.

Резка: срезание сформированной шайбы со стального листа.

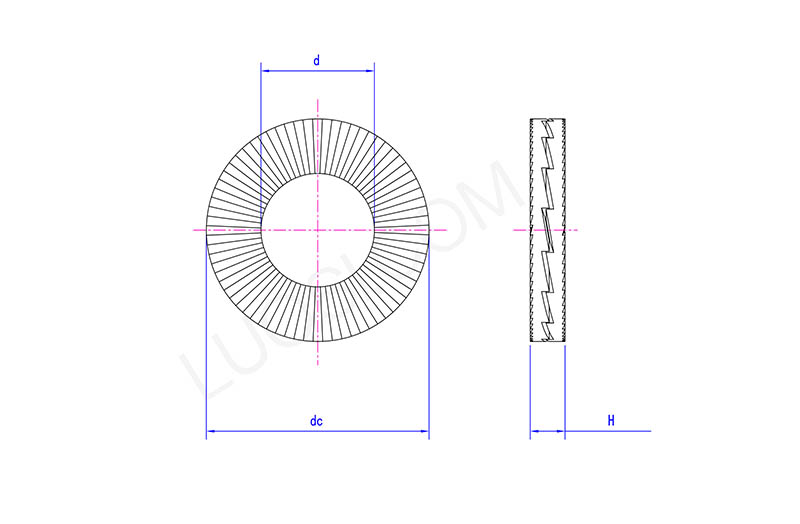

Two Fold Wedge Lock Washer

Пн.	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянный ток макс.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
минута	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Н макс.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

(3) Упрочняющая термообработка

Шайба равномерно нагревается до определенной высокой температуры, затем быстро закаливается и сразу же следует отпуск.

（4）Обработка поверхностного покрытия

Для двухстворчатой клиновой стопорной шайбы из углеродистой стали наиболее рекомендуемым высокоэффективным решением является Dacromet. Высококачественное покрытие повысит защиту и износостойкость двустворчатой клиновой стопорной шайбы.

（5）Проверка и тестирование качества

Анализ сырья: Проведите спектральный анализ каждой поступающей партии материалов для проверки химического состава.

Проверка процесса: в процессе штамповки обеспечьте стабильность размеров.

Испытание на твердость: Выборочно проверьте, соответствует ли двухстворчатая клиновая стопорная шайба проектным стандартам.

Испытание в солевом тумане: для проверки коррозионной стойкости покрытия.

Испытание на боковую вибрацию: установите шайбу в стандартную точку болтового соединения и проследите за ослаблением ее зажимного усилия при постоянной вибрации.

Two Fold Wedge Lock Washer

Пн.	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянный ток макс.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
минута	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Н макс.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
