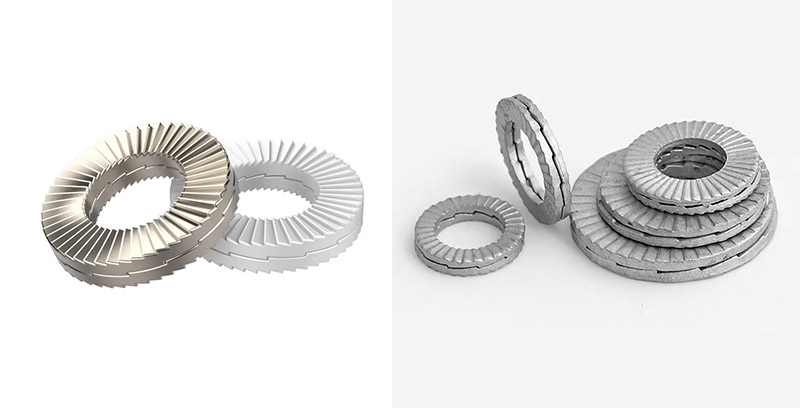

Две складные самоконтрящиеся большие шайбы

Установка двух складных самоблокирующихся больших шайб довольно проста. Просто убедитесь, что большая зубчатая поверхность выровнена правильно и находится в правильном положении, а затем затяните болт или гайку со стандартным крутящим моментом, чтобы завершить процесс. Его установка не требует сложной техники или дорогих инструментов, но есть несколько ключевых моментов, которые необходимо учитывать, чтобы добиться 100% работоспособности.

（1）Подготовка перед установкой

Очистка детали: Убедитесь, что контактные поверхности болтов, гаек, двухстворчатых больших самостопорящихся шайб и соединяемых деталей чистые, ровные, без масляных пятен, ржавчины и заусенцев.

Количество проверяемых шайб: при использовании их следует использовать парами (две штуки составляют один комплект).

Проверьте тип монтажной поверхности: сквозная или глухая, и определите количество шайб.

（2）Поместите шайбу

Снимите пары шайб и убедитесь, что «большие зубчатые поверхности (клиновидные поверхности)» обращены друг к другу. Не разделяйте и не устанавливайте их в неправильном порядке.

(3) Различают сквозные и глухие отверстия.

Глухое отверстие/болтовое соединение: необходима только пара двух сложенных самоконтрящихся больших шайб, помещенных между головкой болта и соединяемым компонентом. Гайка затягивается с другой стороны.

Сборка сквозного отверстия/болта-гайки: при использовании требуются две пары двухстворчатых самоконтрящихся больших шайб. Одна пара размещается под головкой болта, а другая пара – под гайкой.

(4) Обеспечьте правильный контакт

Убедитесь, что радиальные поверхности зубьев на внешней стороне шайбы соприкасаются с одной стороной головки болта (или гайки), а другая сторона соприкасается с поверхностью соединяемого компонента.

(5) Затяните

Используйте динамометрический ключ и затяните крепежные детали в соответствии с соответствующими значениями крутящего момента.

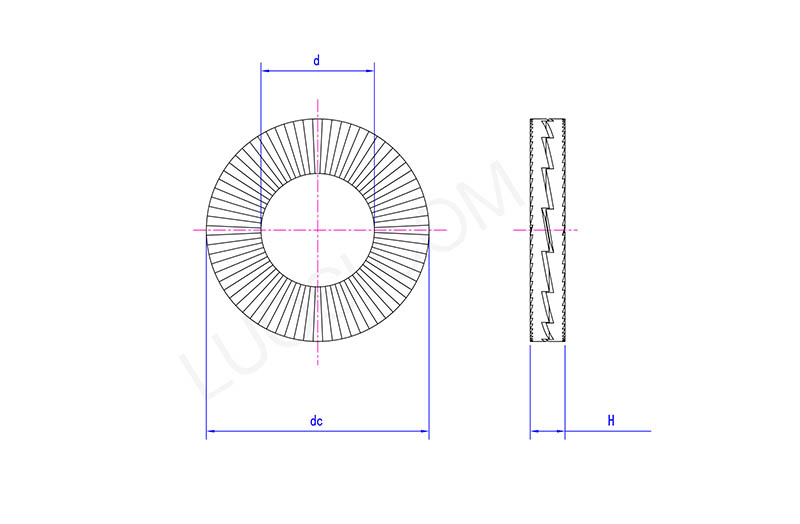

Пн.	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянный ток макс.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
минута	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Н макс.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Можно ли его использовать повторно?

Двойные самоблокирующиеся большие шайбы обычно можно использовать повторно. После снятия с оборудования обе части прокладки необходимо тщательно осмотреть.

Условия для повторного использования: Если большая поверхность зубьев на внутреннем кольце и радиальные зубья на внешней стороне не имеют чрезмерного износа, видимой деформации, трещин или повреждений, то их можно очистить и повторно установить.

Ситуация, требующая замены: Если при осмотре обнаружен очевидный износ или повреждение, необходимо немедленно заменить новый комплект шайб, чтобы предотвратить недостаточное усилие фиксации.
