Двойная клиновая стопорная шайба

Клиновая стопорная шайба двойного сложения, производимая фабрикой Xiaoguo®, имеет двухслойную структуру и конструкцию с двойным замком. По сравнению с традиционными обычными застежками, не допускающими ослабления, их характеристики намного превосходят.

Отправить запрос

Описание продукта

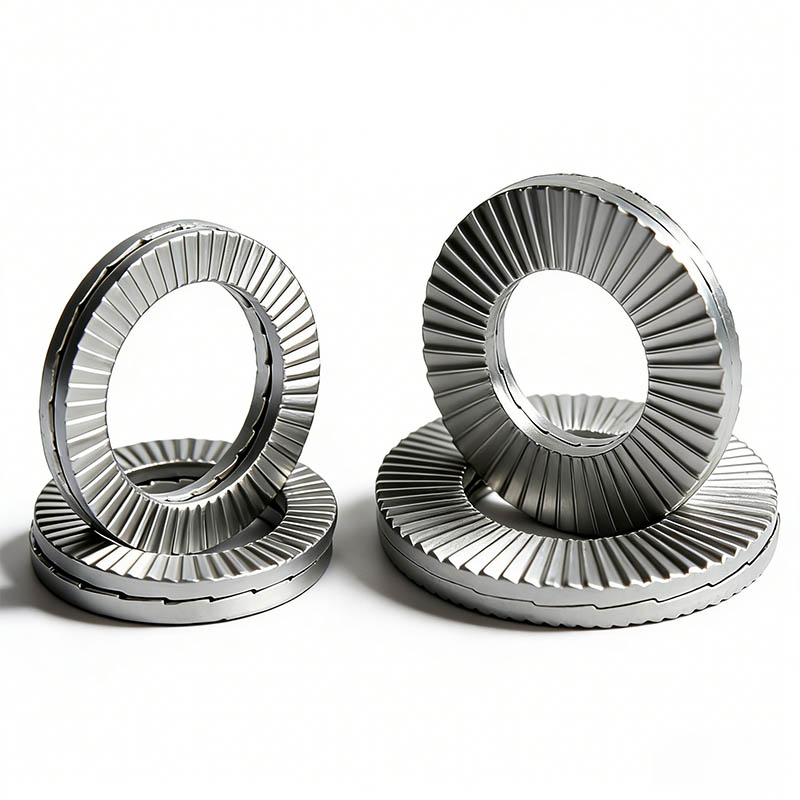

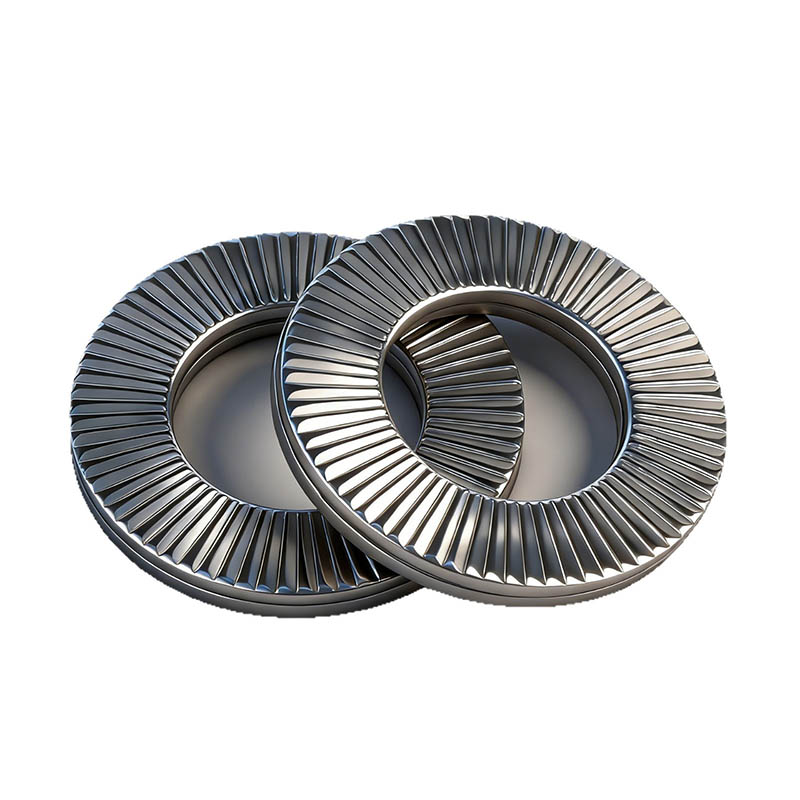

Клиновая стопорная шайба Double Fold — это современный и высокоэффективный крепеж, предотвращающий ослабление. Вместо традиционного метода, основанного на трении, используется уникальная технология клиновой фиксации. Он имеет двухслойную сложенную клиновидную структуру с зубчатыми поверхностями с обеих сторон. По сути, он состоит из пары (двух штук) абсолютно одинаковых шайб. Уникальная структура каждой шайбы является ключом к достижению выдающихся характеристик защиты от расшатывания.

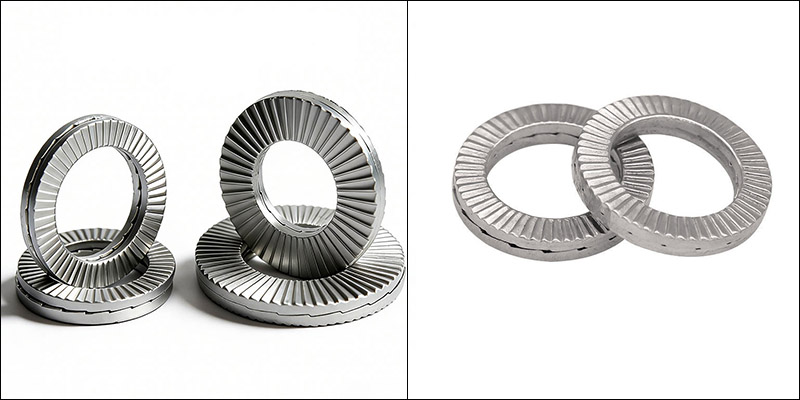

Double Fold Wedge Lock Washer

Структурные характеристики

Основная конструктивная особенность клиновой стопорной шайбы Double Fold заключается в том, что она состоит из двух прокладок, внутренняя и внешняя поверхности которых выполняют соответственно функции блокировки и фиксации.

(1) Парная шайба

Две одинаковые прокладки объединяются в комплект. Этот дизайн отличается от традиционной цельной формы. Две прокладки предварительно собираются во время производства, образуя запирающую систему. Эту симметричную конструкцию можно использовать повторно, и она не повредит прокладки при разборке.

（2）Радиальная выступающая поверхность

Эти выступы представляют собой сторону двойной клиновой стопорной шайбы, которая непосредственно контактирует с головкой гайки, болта или поверхностью соединяемого компонента. Поверхность имеет мелкие радиальные рельефные узоры/зубчики. В основном они служат для фиксации клиновой стопорной шайбы Double Fold на этой поверхности, «фиксируя» ее на месте и предотвращая скольжение между ними.

（3）Треугольная поверхность зуба

Это сопрягаемая поверхность на противоположной стороне прокладки. Внутренняя поверхность состоит из равномерно распределенных по окружности клиновидных поверхностей зубьев, напоминающих кулачок, и также известна как «клиновидные зубья» или «наклонные зубчатые поверхности».

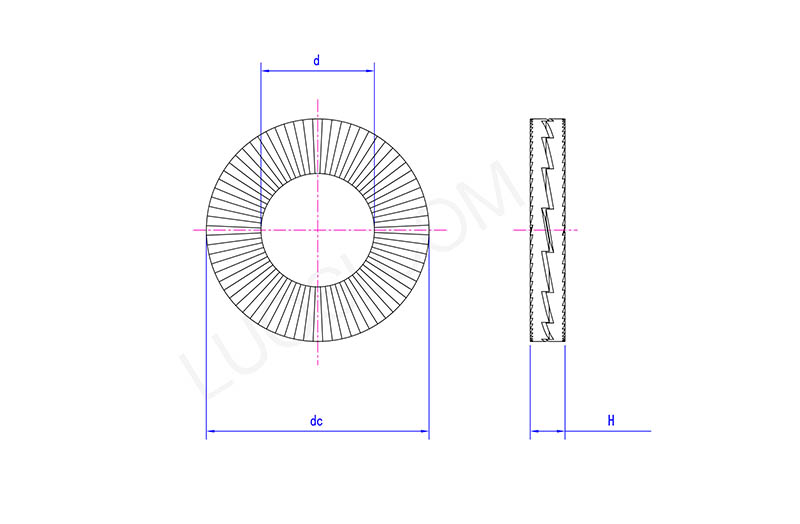

Double Fold Wedge Lock Washer

Пн.	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянный ток макс.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
минута	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Н макс.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Часто задаваемые вопросы

（1）Можно ли использовать его повторно?

Да, его можно использовать повторно несколько раз. Его эффективность блокировки не упадет после многократной разборки и сборки.

(2) Какие материалы вы поставляете?

У нас есть версии из пружинной стали, углеродистой стали и нержавеющей стали. Поверхностная обработка включает цинкование, горячее цинкование и черное оксидирование.

（3）В чем преимущество по сравнению с обычной разъемной стопорной шайбой?

Гораздо лучшая вибростойкость, более сильный эффект блокировки, не легко утомляться и деформироваться, больше подходит для тяжелых нагрузок и случаев высокой вибрации.
