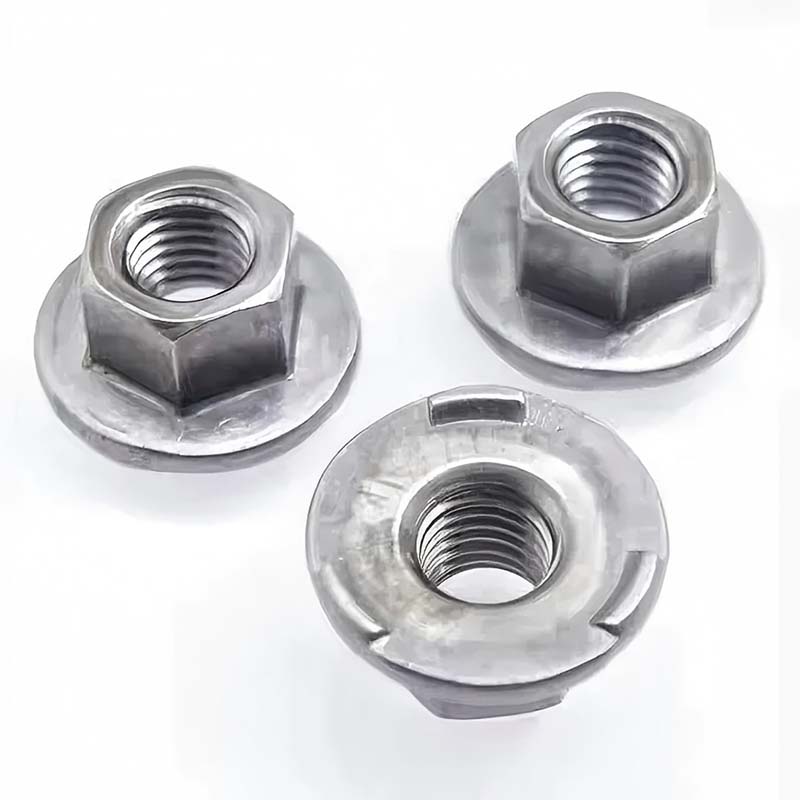

Фланцевая шестигранная приварная гайка

Где бы вам ни потребовалось приварить гайку, вы можете довериться китайскому производителю и поставщику фланцевой шестигранной приварной гайки Xiaoguo®. Мы обслужили более 500 клиентов по всему миру. Пластины толщиной от 1 мм до пластин толщиной 10 мм обеспечивают точную и надежную сварку. Мы поддерживаем клиентов в первую очередь при проведении небольших выборочных испытаний, а также предоставляем скидки при крупномасштабных оптовых закупках.

Отправить запрос

Описание продукта

Основное преимущество

Шестигранная приварная гайка с фланцем обеспечивает точное позиционирование, постоянную защиту от ослабления, одностороннюю сборку и регулируемую прочность. В то же время она сокращает количество деталей и трудозатраты, что делает ее предпочтительной сварочной гайкой для соединений тонких листового металла.

(1) Интеграция фланцев

Оснащен увеличенной фланцевой поверхностью, которая равномерно распределяет давление и предотвращает разрушение тонкой пластины. Нет необходимости в дополнительных шайбах.

（2）Три поднятые платформы, точное позиционирование

Нижняя поверхность фланца имеет три сварных выступа под углом 120°, которые автоматически выравниваются и предотвращают смещение.

(3) Постоянная защита от расшатывания

После сварки шестигранная сварная гайка с фланцем и основной материал становятся неотъемлемой частью. В условиях вибрации и ударов он никогда не ослабнет.

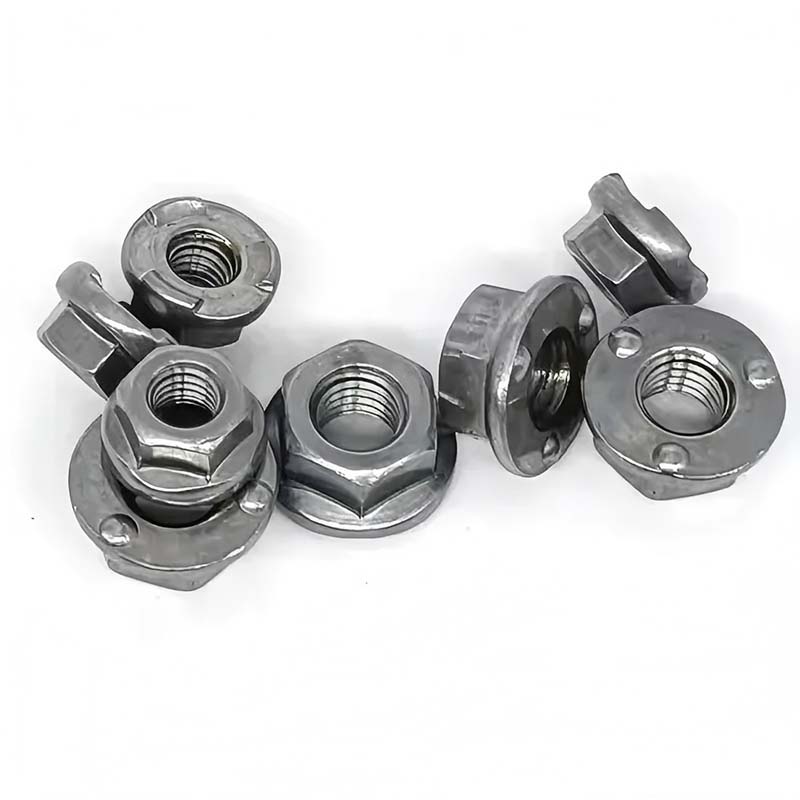

Flanged Hex Weld Nut

（4）Полный диапазон классов прочности (4,8–10,9 классов)

В качестве опции доступны низкоуглеродистая сталь (марки 4,8/6,8), среднеуглеродистая/легированная сталь (марки 8,8/10,9), нержавеющая сталь (А2-70/А4-70). Прочность может быть подобрана в соответствии с требованиями: от бытовой техники до шасси тяжелых грузовиков.

(5) Доступен широкий спектр коррозионностойких решений:

Электрогальванизация (48–120 часов в солевом тумане), горячее цинкование (более 500 часов), Dacromet (более 1000 часов), нержавеющая сталь в ее естественном цвете (304/316) и т. д. Подходит для суровых условий, таких как прибрежные районы, химические заводы и открытые площадки.

（6）Односторонняя сборка, с обратной стороны инструменты не требуются

Гайки привариваются к заготовке. Просто затяните болты с одной стороны, без необходимости использовать гаечный ключ для фиксации их с обратной стороны. Особенно подходит для узких пространств, таких как закрытые ящики и внутренние полости кузова автомобиля.

（7）Подходит для крупномасштабного автоматизированного производства.

Формовка холодной высадки + нарезание резьбы с хорошей стабильностью размеров; В сочетании с вибрационным диском с автоматической подачей и аппаратом для контактной точечной сварки стоимость крепления цельной детали намного ниже, чем решение «гайка + шайба».

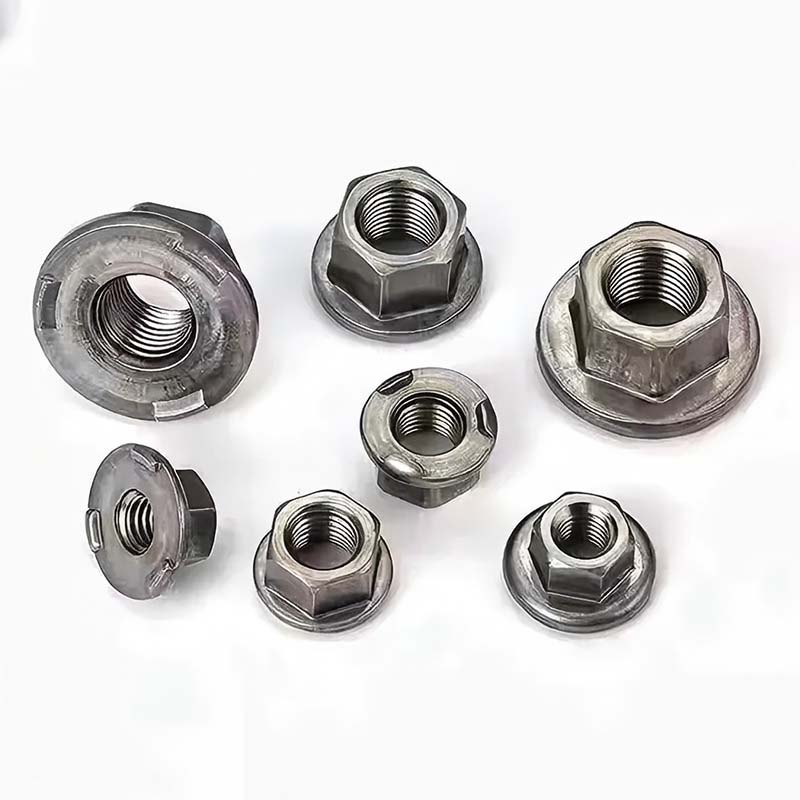

Flanged Hex Weld Nut

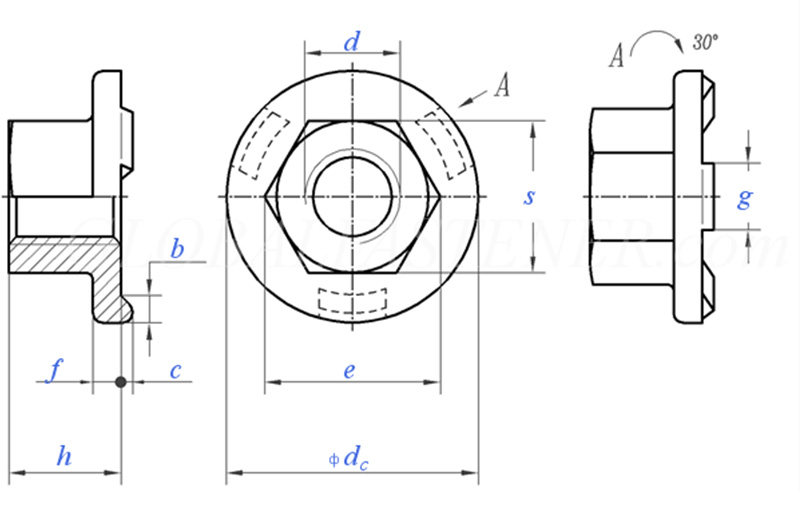

Размер резьбы			М5	М6	М8	М10	М12	М14	М16
d			М5	М6	М8	М10	М12	М14	М16
P	Крупный шаг резьбы		0.8	1	1.25	1.5	1.75	2	2
P	Мелкий шаг резьбы		/	/	/	/	15	1.5	1.5
C	Номинальный размер	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
округ Колумбия	Макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
округ Колумбия	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	Макс		8.5	10.9	14	17.5	20	23	26
f	Номинальный размер	±0,25	1.7	2	2.5	3	3	4	4
g	Номинальный размер	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	Макс		5	7	10	13	15	17	19.5
S	Макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номинальный размер		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
за 1000 ед.кг			/	5.7	12.2	21.8	29.4	45.8	/

Области применения

Шестигранная приварная гайка с фланцем широко используется в следующих отраслях и сценариях благодаря своим преимуществам, таким как прочная сварка, точное позиционирование, надежная защита от ослабления и односторонняя сборка.

(1) Производство автомобилей: шестигранная приварная гайка с фланцем используется для установки бамперов, сидений, приборных панелей, дверных аксессуаров и т. д.

（2）Приборы и электрошкафы: Места резьбового соединения корпусов холодильников, стиральных машин и кондиционеров; Монтажные основания распределительных коробок и шкафов управления.

（3）Механическое оборудование: Крепление крышек из листового металла, защитных кожухов и опор.

（4）Архитектура и оборудование: соединения легких стальных конструкций, сборные металлические компоненты.

（5）Железнодорожный транспорт: Внутреннее оснащение вагонов и крепление электрооборудования.

（6）Новая энергия: корпус фотоэлектрического инвертора, корпус шкафа для хранения энергии.
