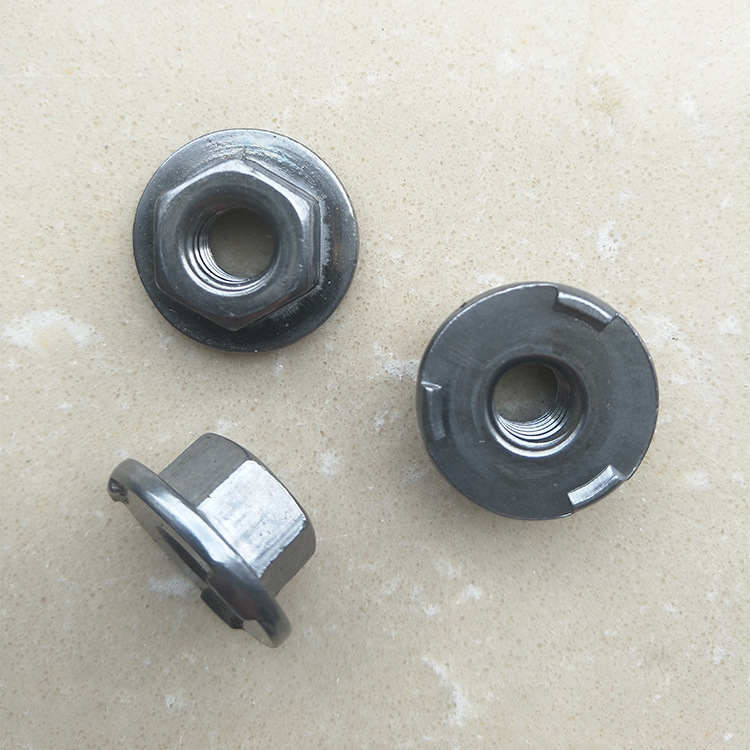

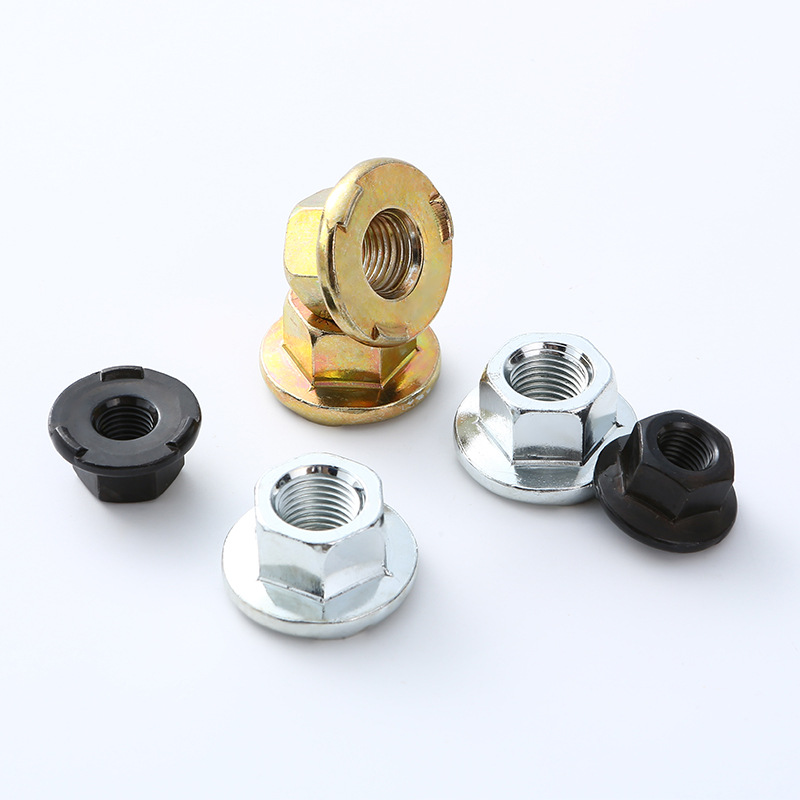

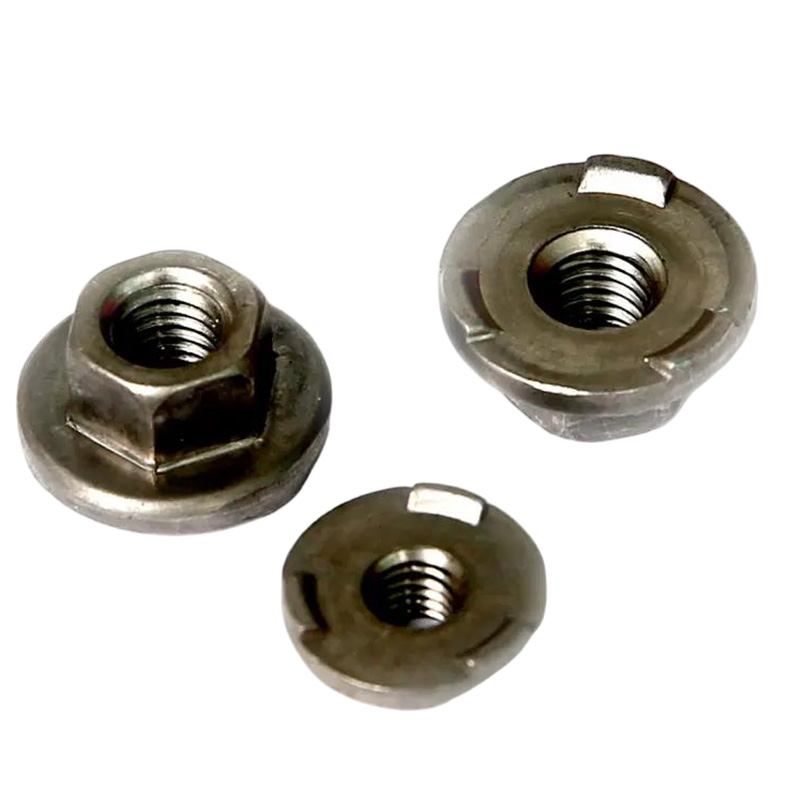

Шестигранные фланцевые сварочные гайки

Процесс сварки

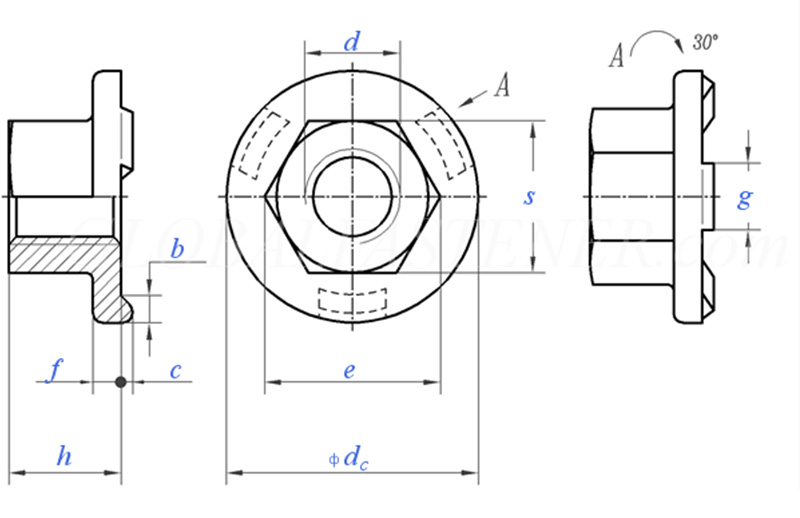

Основным процессом сварки шестигранных фланцевых гаек является контактная точечная сварка. Это эффективный и надежный метод подключения. Принцип работы гениален: фланцевая поверхность гайки оснащена тщательно продуманными выступами. При прохождении сварочного тока эти выступы становятся участками с наибольшей концентрацией сопротивления. Под огромным давлением они быстро плавятся, образуя тем самым прочную сердцевину сварного шва. Рабочий процесс можно разделить на четыре этапа:

（1）Позиционирование и создание давления

Автоматическая система подачи точно позиционирует сварные гайки с шестигранным фланцем на основном материале. Верхний и нижний электроды прикладывают заданное давление, обеспечивая плотное прилегание гайки к листовому металлу.

(2)Электрическое отопление

Через выступы в одно мгновение прошел ток в несколько тысяч ампер, заставив область под ними быстро расплавиться.

(3) Удержание давления и кристаллизация

После отключения тока давление на электроде продолжает поддерживаться, позволяя расплавленному металлу остыть и кристаллизоваться под давлением, образуя плотную сердцевину сварного шва.

（4）Сброс и завершение

Электрод поднимается, и один сварочный цикл завершается. Приварная гайка интегрирована с листовым металлом, и прочность ее резьбы обычно выше, чем у самого основного материала.

Ключевые параметры процесса

Для достижения наиболее идеального качества сварки шестигранных фланцевых гаек жизненно важное значение имеет точный контроль следующих трех ключевых параметров:

（1）Сварочный ток

Это основной фактор, влияющий на прочность сварки. Если ток слишком мал, это приведет к неполной сварке; если оно слишком велико, это может привести к разбрызгиванию или даже «прожогу» сварочных гаек с шестигранным фланцем.

（2）Давление электрода

Необходимо обеспечить достаточное давление, чтобы обеспечить плотный контакт заготовки, однако чрезмерное давление может преждевременно раздавить выступы, тем самым ослабив сварочный эффект.

（3）Время сварки

Обычно оно очень короткое (несколько десятков миллисекунд) и используется для контроля подвода тепла, предотвращая перегрев гайки.

В качестве примера возьмем сварку пластины из низкоуглеродистой стали толщиной 1,5 мм с помощью обычных шестигранных фланцевых сварочных гаек M8. Эталонные параметры:

Давление электрода: 2,5–4,0 кН.

Сварочный ток: 8–11 кА

Время сварки: 8–15 циклов (приблизительно 0,16–0,3 секунды)
