Шестигранные фланцевые приварные гайки

Китайский производитель Xiaoguo® Шестигранные фланцевые приварные гайки изготовлены из высококачественной легированной стали марки 10,9 с точной обработкой. Его предел прочности превышает 1000 МПа. Точки сварки стабильны, несущая способность высока, можно получить отчет об испытаниях.

Отправить запрос

Описание продукта

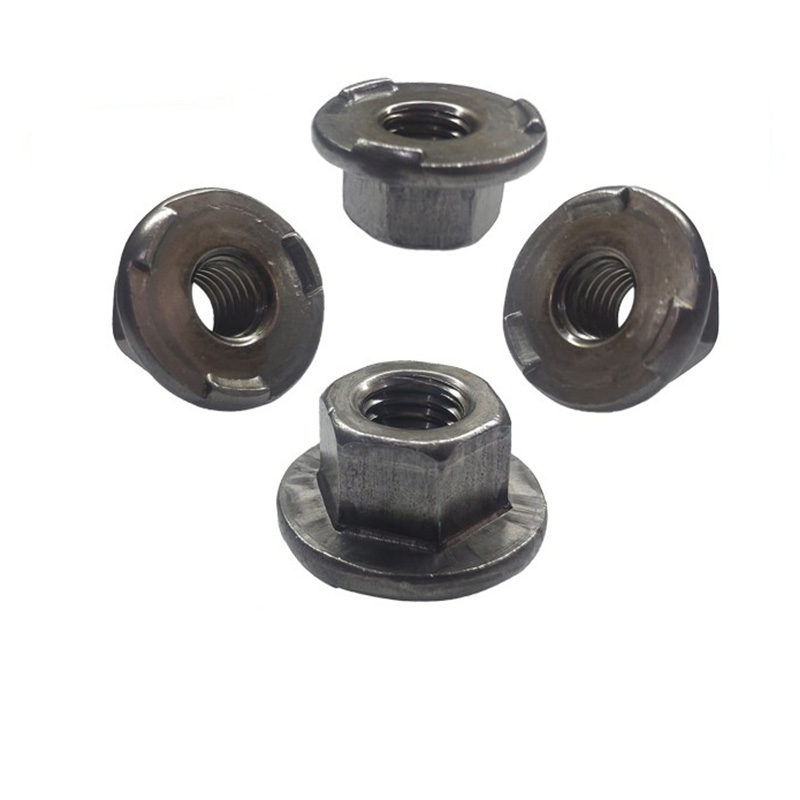

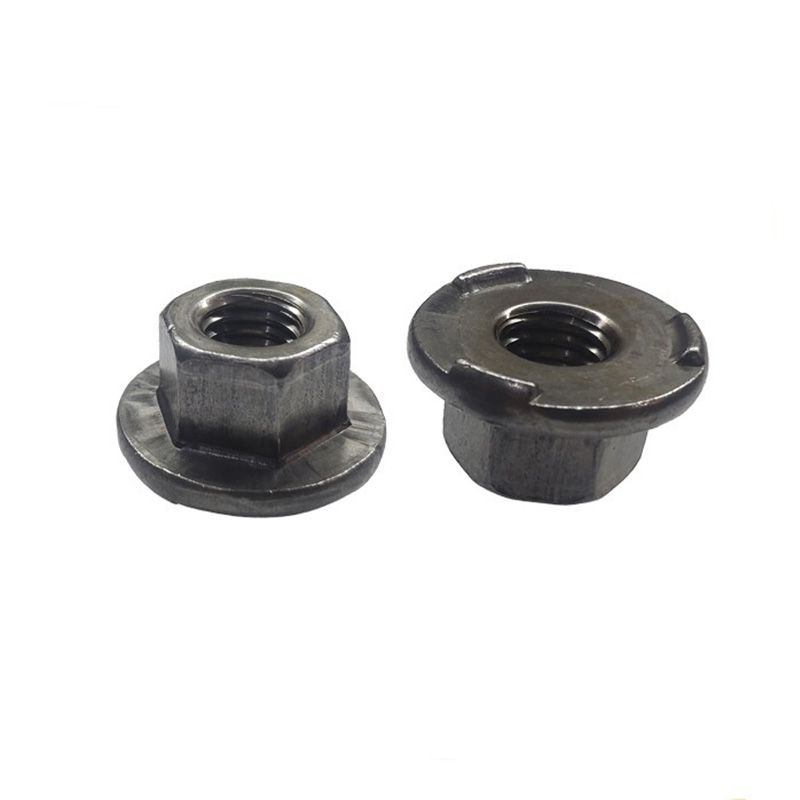

Приварные гайки с шестигранным фланцем представляют собой специальный крепеж с круглым фланцем внизу и шестиугольной формой вверху. Нижняя поверхность фланца обычно имеет три приварных выступа (или называемых бобышками). Эта гайка прочно приваривается к металлическому листу посредством контактной сварки (сварки бобышек) после плавления выступов, обеспечивая тем самым прочное резьбовое соединение.

По сравнению с обычными сварочными гайками, шестигранные фланцевые приварные гайки имеют поверхность фланца, которая может заменить плоские шайбы для распределения давления и защиты тонколистовых компонентов от разрушения. В то же время конструкция шестигранной головки позволяет удобно использовать стандартные ключи или головки для сборки болтов. Этот продукт широко используется в резьбовых соединениях конструкций из тонкого листового металла, таких как кузова автомобилей, корпуса бытовой техники, электрические шкафы и механическое оборудование.

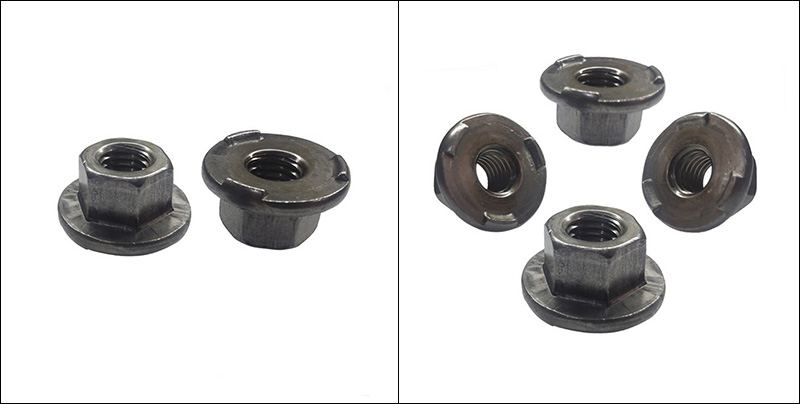

Hexagon Flange Weld Nuts

Основные структурные особенности

Конструкционная конструкция приварных гаек с шестигранным фланцем ориентирована на три ключевые цели: «надежная сварка, точное позиционирование и удобная сборка». Основные структурные особенности можно резюмировать следующим образом:

(1) Шестигранная головка

Форма: Правильный шестиугольник. Размеры противоположных сторон соответствуют допускам стандартов ISO/DIN.

Функция: его можно легко затянуть с помощью рожкового ключа или торцевой головки без использования специальных инструментов.

Преимущество: Совместимость с обычными шестигранными гайками, что облегчает сборку и обслуживание на месте.

（2）Фланцевое основание

Форма: Увеличенная поверхность фланца

Функция: Увеличение площади контакта с заготовкой, распределение давления и предотвращение деформации тонколистового материала.

Замените плоские шайбы и уменьшите количество деталей и этапов сборки.

Преимущества: Повышает надежность соединения и снижает общие затраты.

（3）Проекции сварного шва

Это наиболее важная особенность, которая отличает шестигранные фланцевые приварные гайки от обычных фланцевых гаек.

Особенность	Описание
Количество	Стандартная конструкция состоит из 3 частей, равномерно распределенных под углом 120° по нижней поверхности фланца.
Форма	Шаровидная или конусовидная вершина, с гладкой и закругленной вершиной без острых краев.
Высота	0,5–0,8 мм (регулируется в зависимости от толщины основного материала)
Функция	① Во время контактной сварки выступы плавятся первыми, образуя стабильную расплавленную сердцевину; ② достигается трехточечное автоматическое центрирование для предотвращения смещения сварного шва; ③ Когда заготовка не находится в процессе сварки, ее можно временно удерживать на месте, что облегчает позиционирование автоматизированной производственной линии.
Преимущества	Провар сварки равномерный, точность позиционирования высокая, подходит для роботизированной автоматизированной сварки.

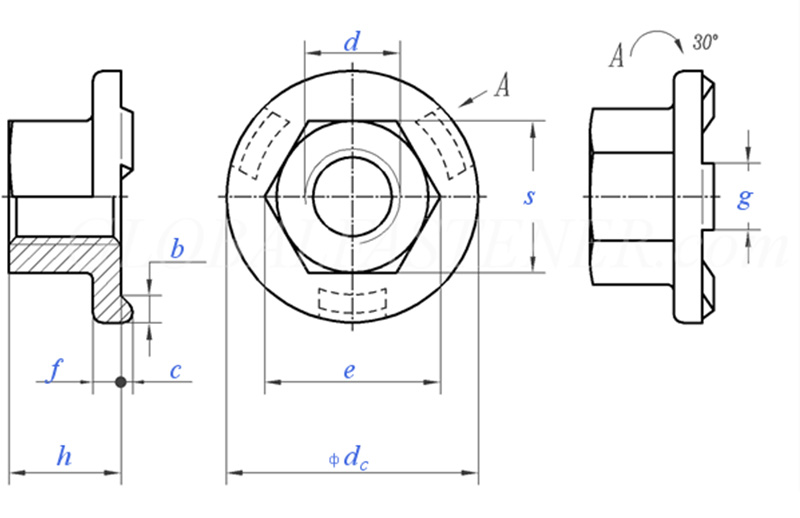

Hexagon Flange Weld Nuts

Размер резьбы			М5	М6	М8	М10	М12	М14	М16
d			М5	М6	М8	М10	М12	М14	М16
P	Крупный шаг резьбы		0.8	1	1.25	1.5	1.75	2	2
P	Мелкий шаг резьбы		/	/	/	/	15	1.5	1.5
C	Номинальный размер	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
округ Колумбия	Макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
округ Колумбия	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	Макс		8.5	10.9	14	17.5	20	23	26
f	Номинальный размер	±0,25	1.7	2	2.5	3	3	4	4
g	Номинальный размер	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	Макс		5	7	10	13	15	17	19.5
S	Макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номинальный размер		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
за 1000 ед.кг			/	5.7	12.2	21.8	29.4	45.8	/
