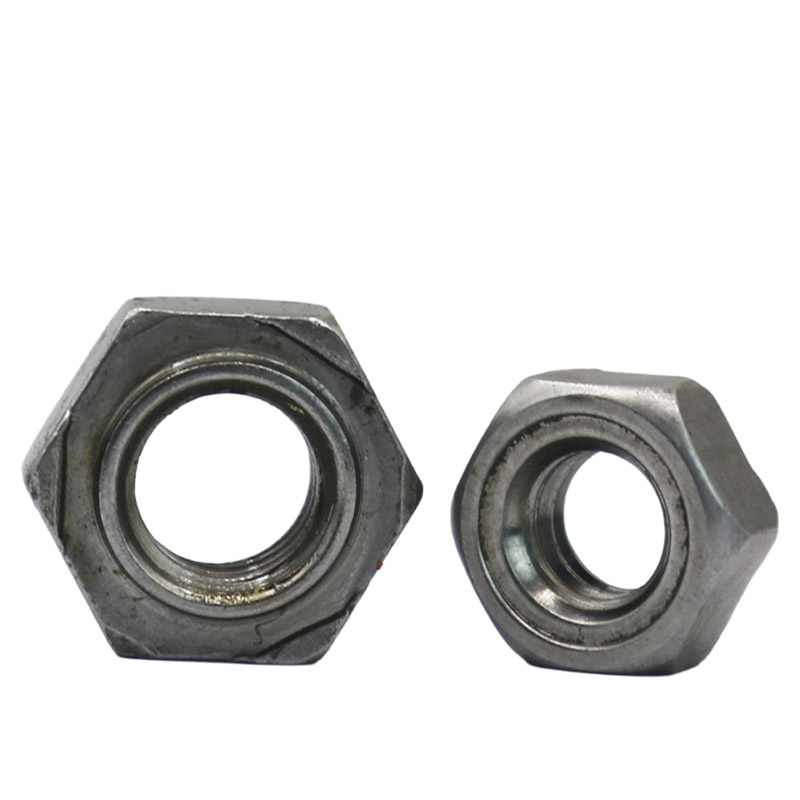

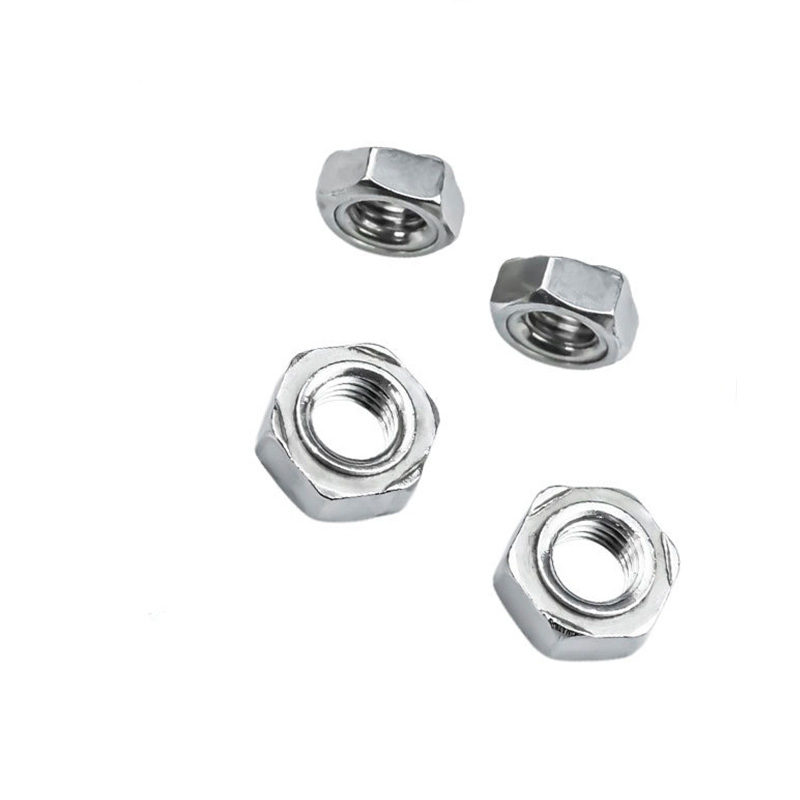

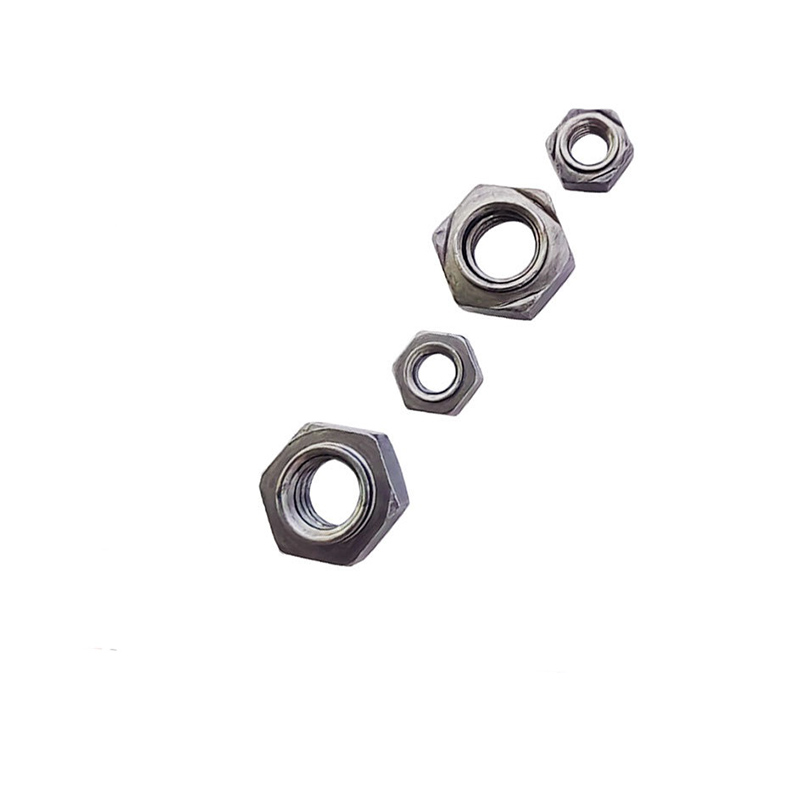

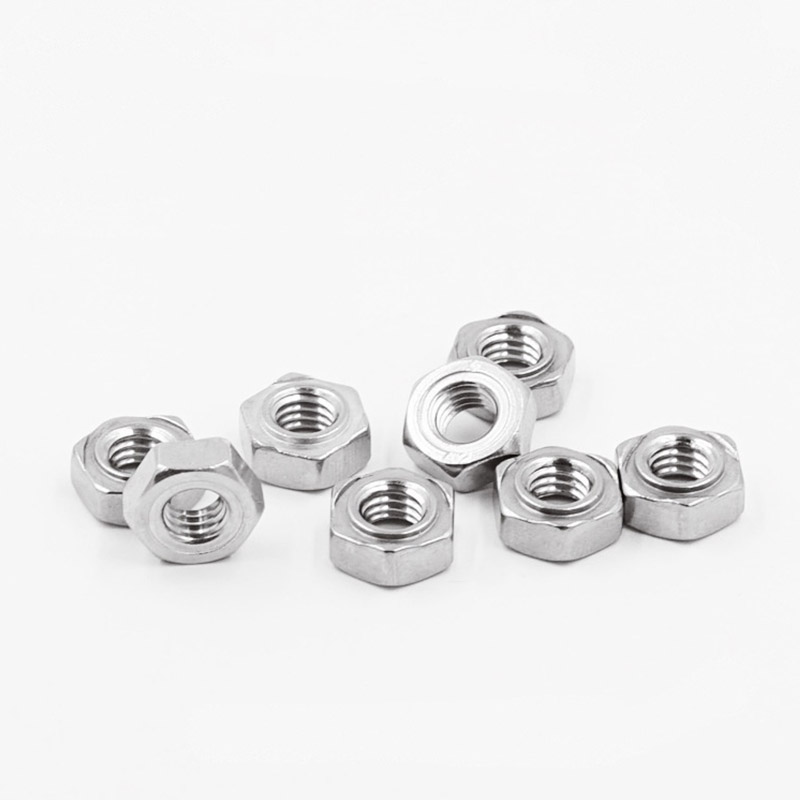

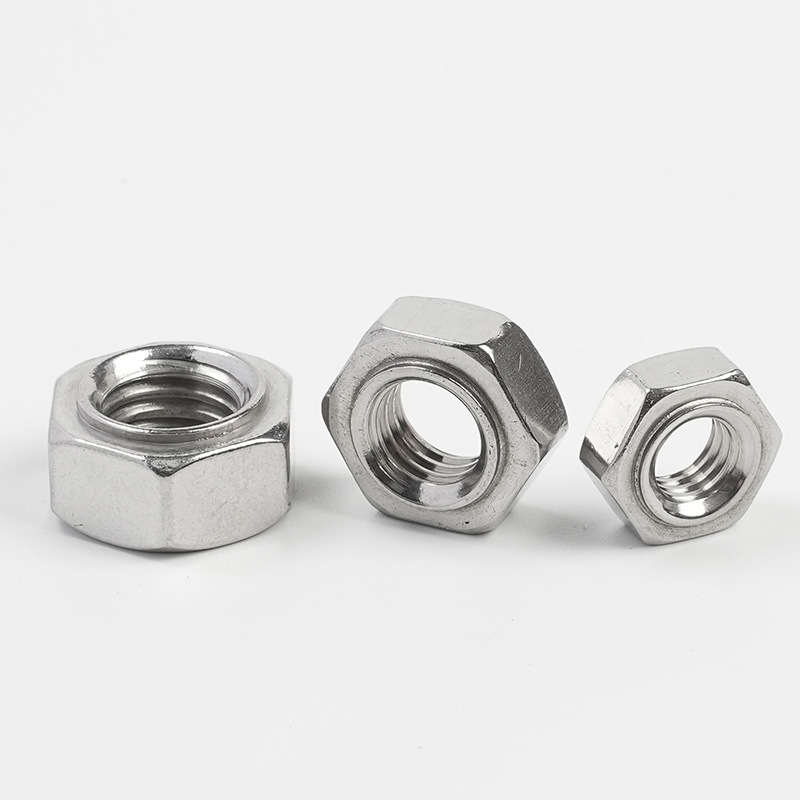

Шестигранные сварные гайки

Немедленно приобретите шестигранные сварные гайки Xiaoguo®. Эти гайки имеют три равномерно распределенных приварных выступа внизу. Ток концентрированный, сварочный стержень стабилен, а гайки никогда не ослабнут после сварки. Это эффективно предотвращает проблему отклонения гайки во время процесса сварки.

Модель:JIS B1196-1.1-1982

Отправить запрос

Описание продукта

Шестигранные сварные гайки — это тип специализированного крепежа, соответствующий стандарту DIN 929. Они имеют шестиугольную форму и три приваренных выступа внизу (некоторые с позиционирующими штифтами). Они прочно крепятся к металлическим листам посредством контактной точечной сварки и имеют высокопрочное отверстие с внутренней резьбой для последующих болтовых соединений. Их ключевой особенностью является то, что они никогда не ослабляются после сварки. Шестигранные сварные гайки широко используются в таких отраслях, как производство автомобилей, металлических листов и форм. Они также используются в местах, где нельзя использовать обычные гайки или где требуется прочное и постоянное резьбовое соединение, служащее фиксированной точкой соединения с внутренней резьбой.

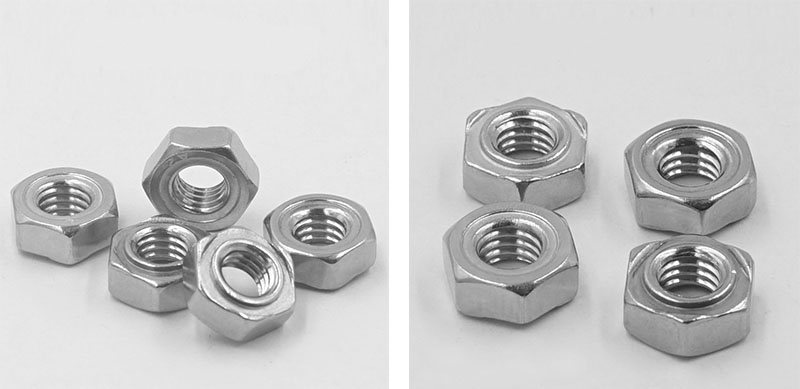

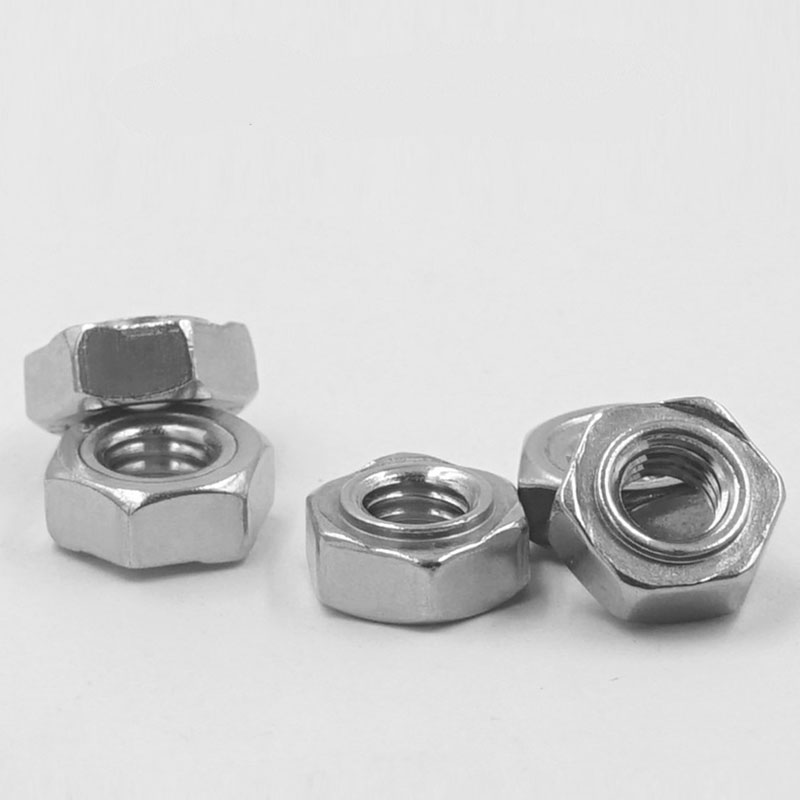

Hex Weld Nuts

Структурные характеристики

Конструктивное проектирование шестигранной сварной гайки основано на трех ключевых целях: надежность сварки, точность позиционирования и простота сборки.

【1】Шестиугольная форма

(1) Форма: правильный шестиугольник. Размеры противоположных сторон соответствуют стандарту DIN 929. Его можно затянуть обычным открытым ключом или торцовым ключом без использования специальных инструментов.

(2) Ширина противоположной стороны: разные спецификации имеют разные размеры. Например, М6 – 11 мм, М8 – 14 мм, М10 – 17 мм. Обеспечьте достаточную площадь контакта для ключа.

（3）Общая высота: обычно в 0,8–1,0 раза превышает номинальный диаметр резьбы. Обеспечьте длину зацепления резьбы и прочность соединения.

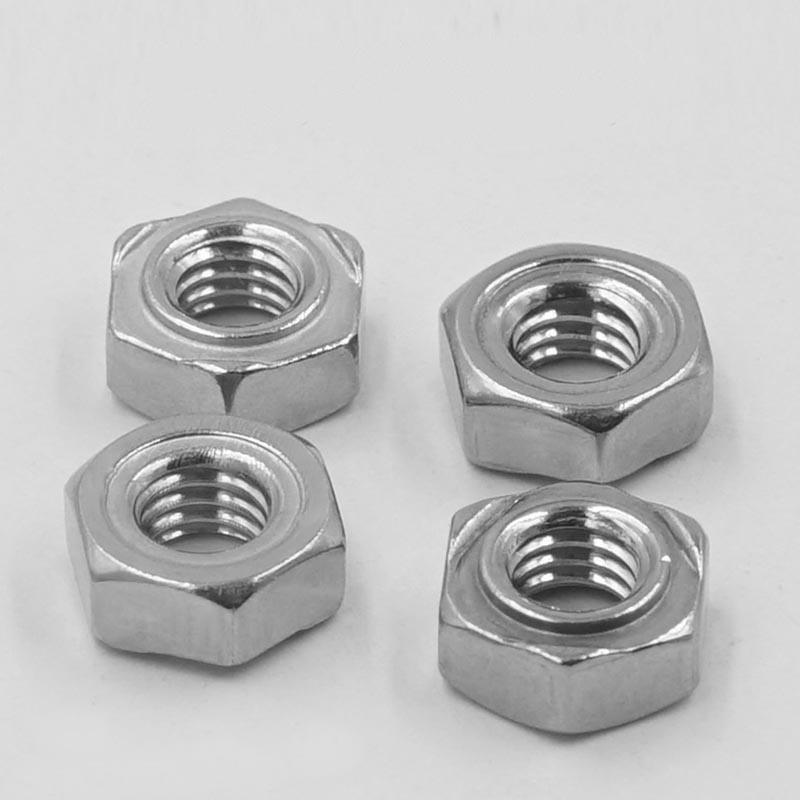

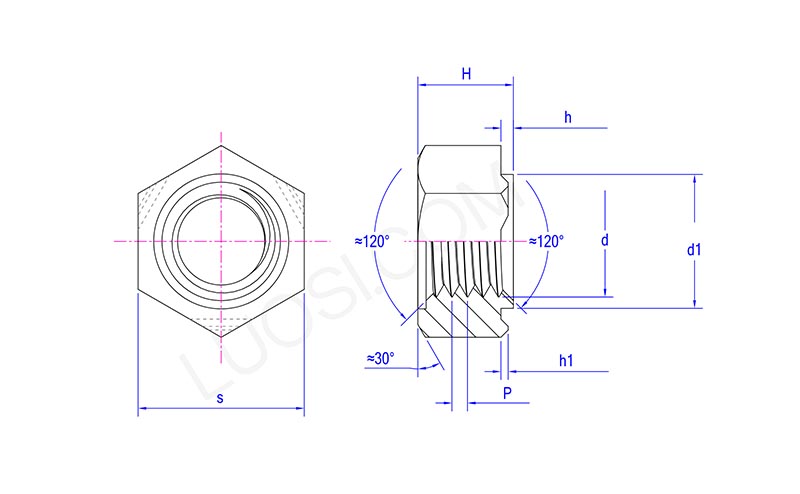

Hex Weld Nuts

Пн.	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
с макс	11	11	13	15	17	19
с мин	10.57	10.57	12.57	14.57	16.57	18.48
Н макс.	5	5	6	7.5	9	11
Ч мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс.	6.9	6.9	8.9	10.9	12.9	14.9
d1 минута	6.7	6.7	8.7	10.7	12.7	14.7
час максимум	0.8	0.8	0.8	0.8	1.2	1.2
час мин	0.6	0.6	0.6	0.6	1	1
ч1 макс	0.5	0.5	0.5	0.5	0.7	0.7
час 1 минута	0.3	0.3	0.3	0.3	0.5	0.5

【2】Нижние выступы для сварки

(1) Количество: 3 шт. (равномерно распределены под углом 120°). Три точки определяют плоскость, гарантируя, что шестигранная сварная гайка надежно прилегает к основному материалу. Даже если поверхность заготовки слегка неровная, надежная сварка все равно может быть гарантирована.

（2）Положение: на краю нижней поверхности для повышения стабильности сварки.

（3）Форма: сферическая или коническая, с гладкой вершиной. Во время контактной сварки ток концентрируется, и приоритет отдается плавлению с образованием зародыша.

（4）Высота: 0,5–1,0 мм (конкретные значения зависят от спецификации и толщины пластины). Обеспечьте плотный контакт с основным материалом и обеспечьте достаточный объем плавления.

【3】Позиционирующий направляющий штифт (пилот, дополнительная конструкция)

（1）Диаметр направляющего штифта: меньше, чем предварительно просверленное отверстие в заготовке (например, M8 для φ9,6 мм или φ11,6 мм)

(2) Высота направляющего штифта: 1,5 ~ 2,5 мм (выбирается в зависимости от толщины доски)

【4】Внутренняя резьба

（1）Характеристики резьбы: метрическая крупная резьба от M3 до M16 (доступна мелкая резьба), имперская UNC от 1/4″ до 5/16″.

(2) Точность резьбы: 6H (метрическая), 2B (британская)

（3）Длина резьбы: Обеспечьте достаточную длину зацепления резьбы.

（4）Ориентация резьбы: входной конец может иметь фаску.
