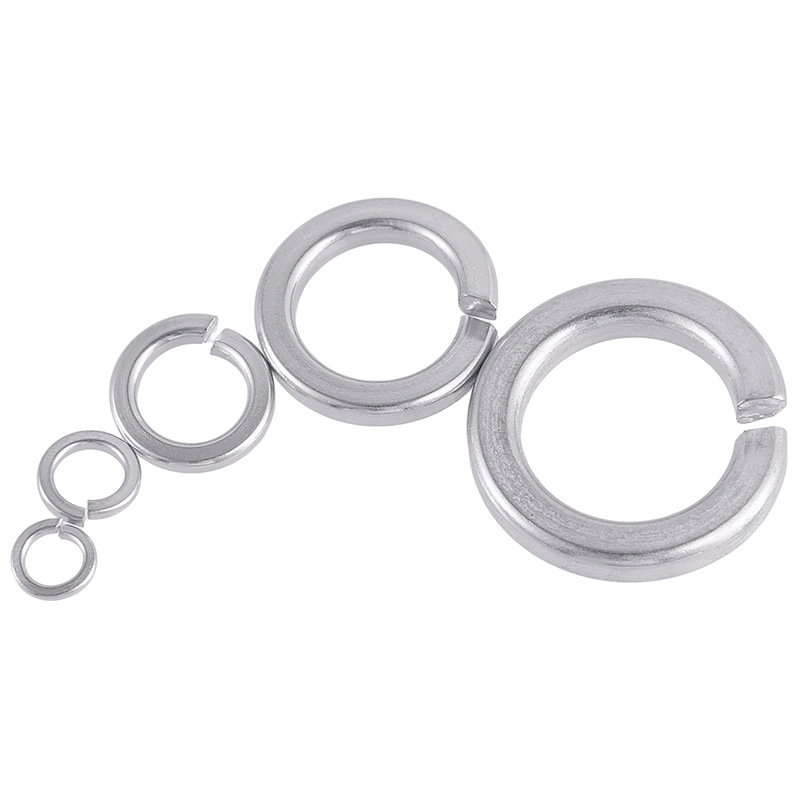

Стопорная шайба с высоким воротником

Имеющиеся в наличии стопорные шайбы с высоким воротником Xiaoguo® просты в установке. Они не требуют каких-либо дополнительных специальных инструментов при использовании, имеют низкую эксплуатационную сложность, быстро принимаются рабочими, а также удобны в обслуживании.

Отправить запрос

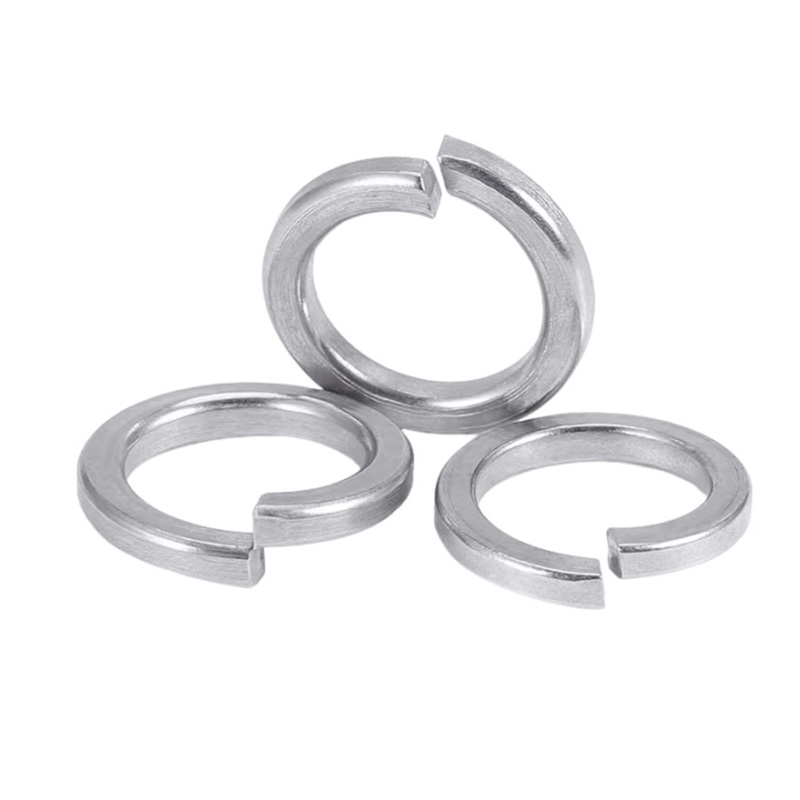

Описание продукта

Стопорная шайба с высоким воротником не все имеют одинаковую конструкцию. Они обычно настраиваются в соответствии с различными требованиями и бывают нескольких типов. Вот пять распространенных типов:

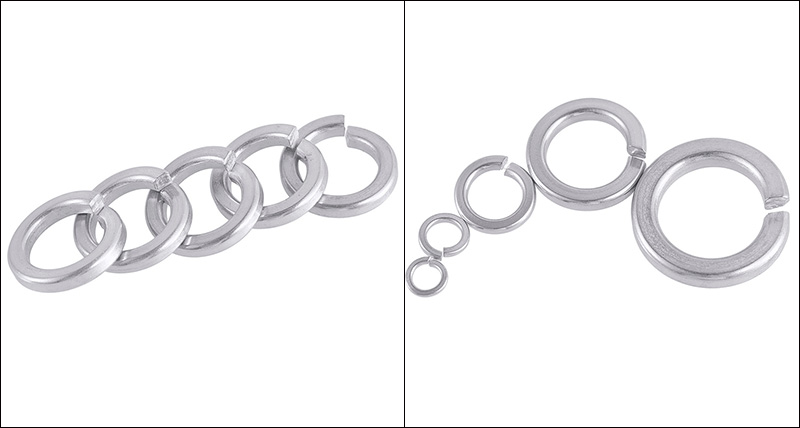

（1）Стандартный тип с одним кольцом (наиболее распространенный, DIN 127 / GB 93)

Традиционная пружинная шайба открытого типа, состоящая из металлического кольца с отверстием. Подходит для большинства применений с защитой от ослабления при низкой и средней нагрузке, а также является наиболее распространенной и широко используемой стопорной шайбой с высоким воротником на рынке.

（2）Двойное кольцо для тяжелых условий эксплуатации (DIN 128)

Имеет два кольца, на одно больше, чем у стандартного типа. Он имеет большую эластичность и лучшую виброустойчивость. Используется в тяжелом машиностроении, шасси транспортных средств и в зонах с высокой вибрацией.

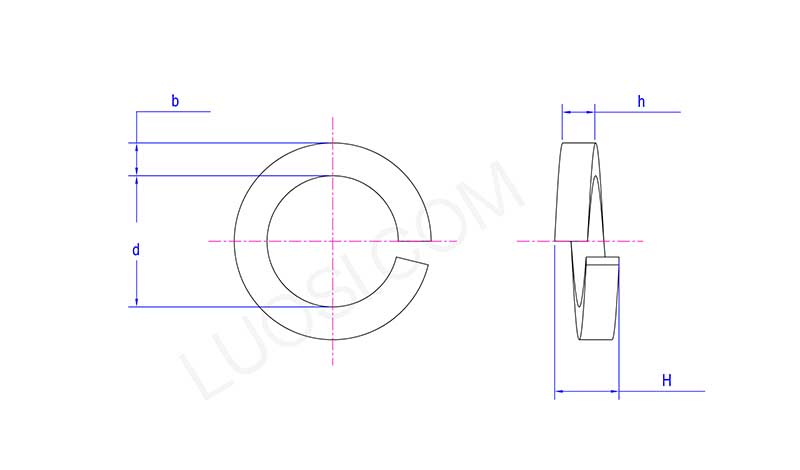

High Collar Lock Washer

Пн.	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
д мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
д макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
б мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
б макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
час мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
час максимум	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
Ч мин	9	10	11	12	13.6	15	17	18	20	21	22
Н макс.	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Пружинные шайбы волнообразной формы

Они не имеют спиралевидной формы, а имеют волнистую форму с несколькими вершинами и впадинами. Они используются в местах, где пространство крайне ограничено, но эластичность все еще требуется, например, для подачи предварительного давления на подшипники.

（4）Дискообразная пружинная шайба (тарельчатая шайба)

Форма у него коническая, напоминающая небольшое блюдо. Он может выдерживать чрезвычайно высокое давление и используется в местах, требующих высокопрочной пружинной компенсации, например, при тепловом расширении и сжатии, компенсации износа и т. д.

（5）Зубчатая стопорная шайба (внутренние/наружные зубья, DIN 6797/DIN 6798)

Он имеет зубцы по краю и врезается в поверхность заготовки после затягивания, обеспечивая превосходные противоскользящие свойства. Он в основном используется в областях, требующих электропроводности (например, заземляющие провода), или для предотвращения ослабления небольших винтов.

Общие материалы

Стопорная шайба с высоким воротником требует хорошей эластичности и способности сохранять эластичность. Поэтому выбор материалов очень важен. Вот некоторые распространенные типы материалов:

Пружинная сталь (сталь 65Мн/70/82Б)

Распространенный материал с самым высоким уровнем заказов, предлагающий хорошее соотношение цены и качества и отличную эластичность. 65Mn является наиболее часто используемым материалом для стопорной шайбы с высоким воротником, его твердость обычно находится в диапазоне от 42 до 50 HRC (приблизительно от 420 до 510 HV). Этой твердости достаточно, чтобы сохранять эластичность, но при этом вероятность поломки исключена.

Нержавеющая сталь SUS304/SUS316

Нержавеющая сталь 304 в основном используется во влажных помещениях, на открытом воздухе или в помещениях с требованиями к очистке (пищевое оборудование, медицинское оборудование). Нержавеющая сталь 316 более устойчива к хлорид-ионной коррозии и используется в морской технике и химической промышленности.

Углеродистая сталь (08F/10#/45#)

Используется для малонагруженных, некритических деталей; эластичная обработка поверхности требует гальванизации для предотвращения ржавчины.
