Контргайка подшипника

Стопорная гайка подшипника China Xiaoguo® имеет точно спроектированную прорезь, которая создает очень малый осевой зазор при сборке компонентов подшипника, обеспечивая оптимальные условия сопряжения. Процесс производства контргаек подшипников, производимых на заводе в Китае, чрезвычайно точен.

Отправить запрос

Описание продукта

Как выбрать подходящий размер?

Чтобы обеспечить правильное использование контргайки подшипника, рекомендуется выбирать следующие моменты:

(1) Определите спецификацию резьбы: это основное необходимое условие. Для метрических систем см. значение M; для имперских систем относятся к дюймам. [Примечание: в этом изделии используются исключительно винты с мелкой резьбой. При выборе обязательно проверьте шаг (например, M16×1,5), чтобы избежать выбора спецификации с крупной резьбой.]

(2) Проверьте основные размеры: проверьте внешний диаметр (dk) и толщину (м), чтобы убедиться, что гайка имеет достаточно места для установки внутри оборудования.

(3) Определите стандарты: четко укажите стандарты продукта, такие как «Национальный стандарт GB/T 812» или «Немецкий стандарт DIN 981», чтобы гарантировать, что все размеры имеют необходимые допуски и точности.

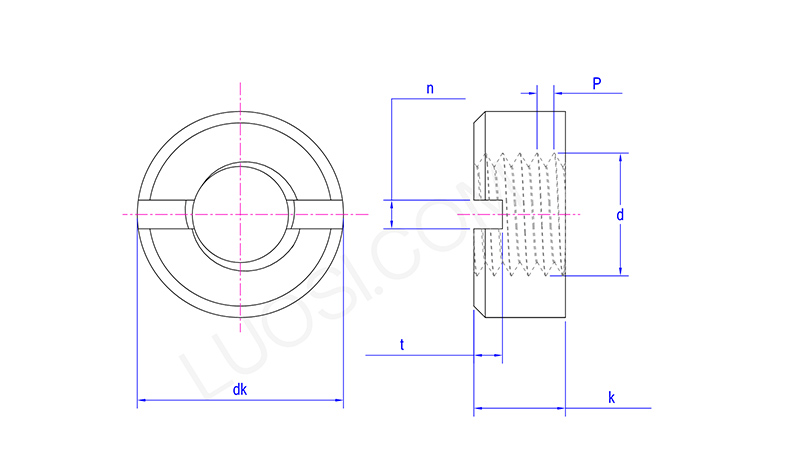

Bearing Lock Nut

Пн.	М3,5	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
ДК Макс	7	8	9	11	14	18	21	24	26	29	32
дк мин	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
к макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
К мин	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
н мин	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
п макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
т мин	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
т макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Подробное объяснение ключевых параметров

При выборе размера контргайки подшипника обратите особое внимание на следующие основные параметры:

（1）Спецификация резьбы (D×P): указывает номинальный диаметр (D) и шаг (P) резьбы.

Например, в M16×1,5 M16 соответствует номинальному диаметру 16 мм, а 1,5 соответствует шагу 1,5 мм.

（2）Наружный диаметр (dk): Максимальный внешний размер гайки, который определяет минимальное пространство, необходимое для установки.

（3）Толщина (м): осевая высота гайки, которая влияет на плечо запирающего усилия и прочность.

（4）Количество пазов (n) / Ширина паза (b) / Глубина паза (t): геометрические параметры для прорези, которые должны соответствовать размерам соответствующих профессиональных инструментов (крючкового ключа и открывающих штифтов/стопорных шайб).

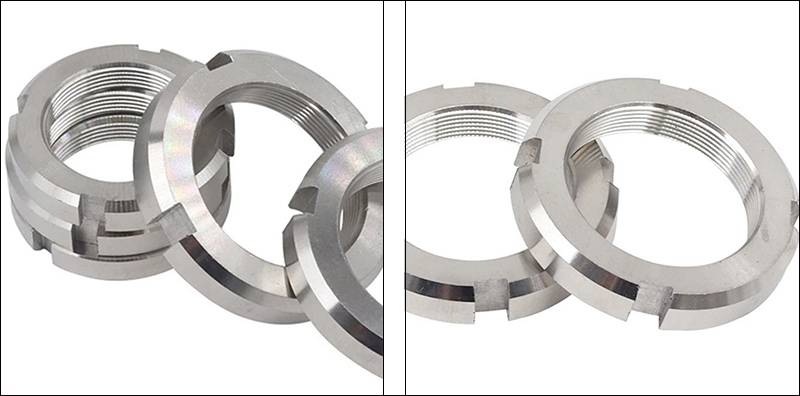

Bearing Lock Nut

Краткий справочник общих характеристик

Вот некоторые часто используемые данные стандартных спецификаций:

В качестве примера возьмем GB/T 812-1988 контргайку подшипника (метрическую):

Спецификация резьбы: D×P	Внешний диаметр: dk (мм)	Толщина: м (мм)	Количество слотов: n	Глубина паза: t (мм)
М10*1	22	8	4	2.6
М12*1,25	25	8	4	2.6
М14*1,5	28	8	4	2.6
М16*1,5	30	8	4	3.1
М18*1,5	32	8	4	3.1
М20*1,5	35	8	4	3.1

Выбор и использование

(1) Консистенция резьбы: Все стопорные гайки подшипников оснащены винтами с мелкой резьбой. Пожалуйста, проверьте шаг, чтобы не перепутать винты с крупной резьбой.

（2）Дополнительные инструменты: Процесс разборки и сборки требует использования специального крючкообразного ключа.

（3）Принадлежности, предотвращающие ослабление: для достижения фиксирующего эффекта их необходимо использовать в сочетании со стопорными шайбами (например, GB/T 858) или открытыми штифтами.

（4）Технические чертежи: При проектировании всегда обращайтесь к последней версии соответствующих стандартных технических чертежей или спецификаций продукции.
