Конические стопорные шайбы с потайными зубьями и зубцами

Конические стопорные шайбы с потайными зубьями и зазубринами на фабрике Xiaoguo® имеют встроенную утопленную форму. Когда вы их вставляете, они располагаются на уровне поверхности детали или ниже нее, поэтому вся внешняя поверхность становится гладкой и плоской.

Отправить запрос

Описание продукта

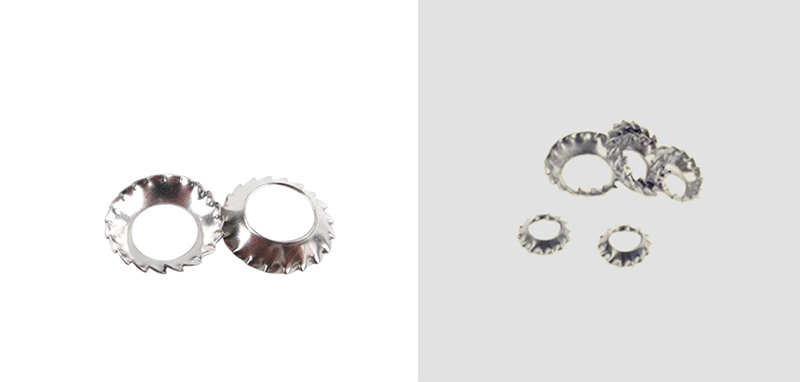

Эти конические стопорные шайбы с потайными зубьями и зазубринами представляют собой стопорные кольца конической формы с утопленным профилем и зубцами по внешнему краю. Утопленная форма позволяет им входить прямо в утопленные монтажные отверстия, поэтому головка винта оказывается на одном уровне с поверхностью детали или под ней. Когда вы затягиваете винт, конусная часть отталкивается назад под постоянным давлением пружины, и внешние зубцы впиваются в основной материал. Это удерживает застежку от ослабления при вибрации или движении под нагрузкой.

Countersunk External Tooth Serrated Conical Lock Washers

Руководство по установке

Вот руководство по установке конических стопорных шайб с потайными зубьями и зубцами. Вы можете использовать его в качестве справочника для своей работы.

（1）Характеристики выбора

Сопоставьте соответствующие внутренний и внешний диаметры зубчатых конических стопорных шайб с потайными зубьями и характеристиками винтов с потайной головкой. Спецификации должны быть одинаковыми, чтобы не быть слишком большими или слишком маленькими, что может повлиять на посадку и эффект предотвращения ослабления.

（2）Направление установки (ключевая точка)

Коническая выпуклая поверхность + наружная поверхность зуба, обращенная к головке винта

Плоская задняя поверхность должна плотно прилегать к поверхности листового металла заготовки.

Не устанавливайте в обратном направлении. При установке в обратном направлении теряются функции эластичной предварительной затяжки и фиксации поверхности зубьев.

Countersunk External Tooth Serrated Conical Lock Washers

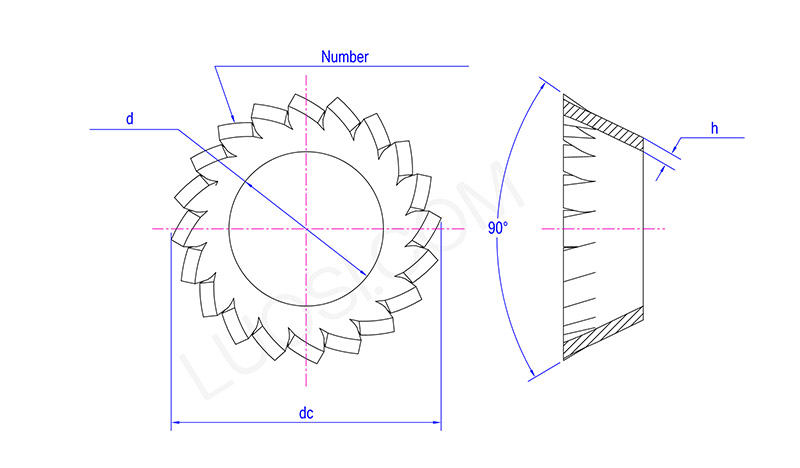

Пн.	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
д мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
д макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
округ Колумбия	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Количество Количество зубьев мин.	10	12	12	14	14	16	18	20	26	28	30

(3) Правильно выровняйте шайбу.

Наденьте зазубренные конические стопорные шайбы с потайными зубьями на винт с потайной головкой, затем вставьте весь комплект в монтажное отверстие. Внутренний конус шайбы выровняется по углу головки винта.

(4) Сначала затяните вручную.

Начните с поворота винта вручную. Держите его ровно напротив стиральной машины и следите за тем, чтобы он был прямым и не наклонялся.

(5) Затяните со стандартным моментом затяжки.

Используйте гаечный ключ и затяните с обычным моментом затяжки. Сожмите его настолько, чтобы немного сгладить конус и создать некоторое напряжение пружины, и позвольте внешним зубцам аккуратно впиться в поверхность.

(6) Несколько вещей, на которые стоит обратить внимание

Не перетягивайте – придерживайтесь рекомендованного момента затяжки. Не используйте ударный гаечный ключ, чтобы забить его.

Никогда не устанавливайте шайбы друг на друга – используйте только одну на каждый винт. Их штабелирование создает неравномерное давление, сгибает шайбу и снижает ее фиксирующую способность.
