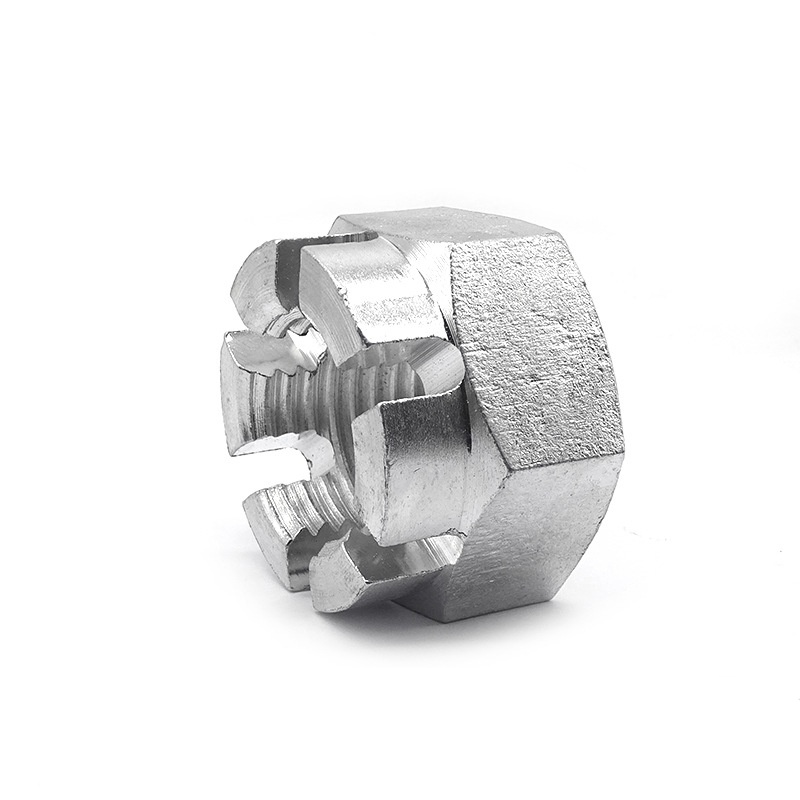

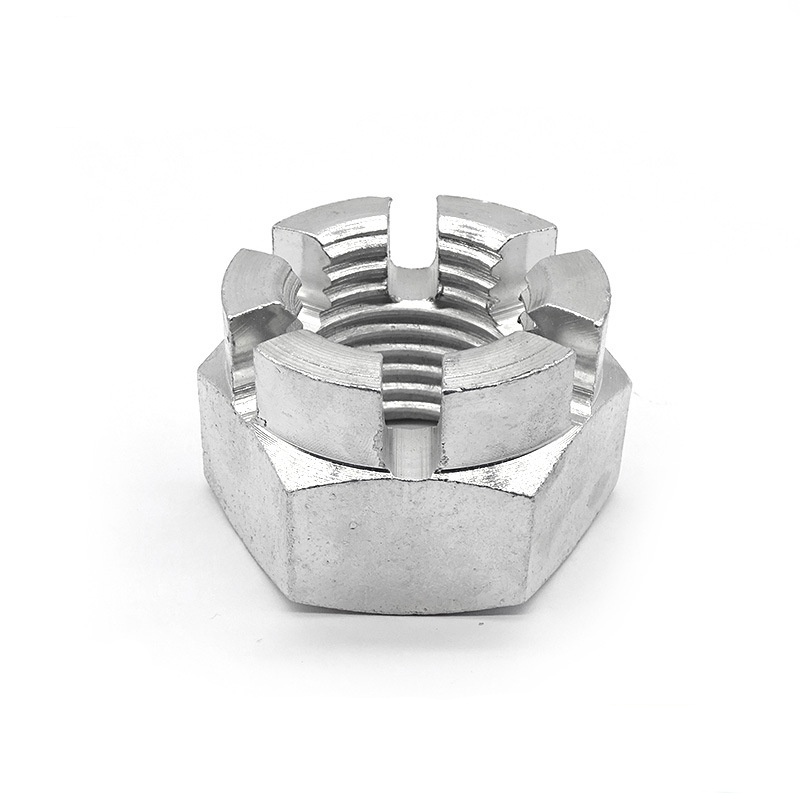

Корончатая гайка с двойной фиксацией и прорезью

Корончатая гайка с двойной фиксацией и прорезью собирается путем затягивания до тех пор, пока прорезь не совпадет с предварительно просверленным отверстием в ответном болте или шпильке. Xiaoguo®, как производитель, стремится к устойчивому производству посредством переработки и сокращения отходов.

Модель:GB/T 9458-1988

Отправить запрос

Описание продукта

Эта корончатая гайка с двойной фиксацией и прорезью является важным компонентом системы рулевой передачи, системы подвески и конструкции оси автомобилей. Его основная функция — фиксировать такие компоненты, как наконечник рулевой тяги или шаровой шарнир, а также его можно надежно зафиксировать открытым штифтом.

Как только вы затянете гайку с круглой головкой с прорезью до соответствующего значения крутящего момента, ее прорезь совпадет с отверстием на болте. Затем в него можно вставить открытый штифт, который не позволит гайке вращаться тогда, когда этого делать не следует. Эта настройка безопасности имеет решающее значение для безопасности автомобиля: она гарантирует, что эти важные соединения останутся герметичными даже при постоянной вибрации и движущихся нагрузках.

Преимущества продукта

В сельскохозяйственной технике, такой как тракторы, зерноуборочные комбайны и плуги, широко используются двойные корончатые гайки с пазом - в основном для вращающихся частей и соединительных деталей, которые выдерживают огромное давление. Эти машины должны выдерживать очень интенсивную вибрацию и ударные нагрузки в рабочей среде.

Здесь чрезвычайно важна надежность шлицевых гаек с круглой головкой, так как они обеспечивают легкий для проверки способ фиксации и являются прочным и надежным запирающим устройством. Нужно просто продеть шплинт через прорезь круглой головки и болта – это предотвратит ослабление гайки. В результате сельскохозяйственная техника может сохранять нормальную работу и безопасное состояние даже в тяжелых условиях поля.

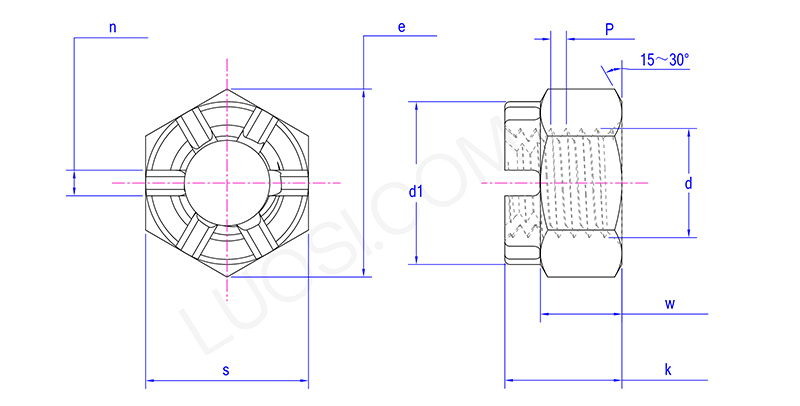

Параметры продукта

Пн.	М18	М20	М22	М24	М27	М30	М33	М36
P	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2\|3
d1 макс.	25	28	30	34	38	42	46	50
d1 мин.	24.16	27.16	29.16	33	37	41	45	49
е мин	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
к макс	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
К мин	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
п макс	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
н мин	4.5	4.5	5.5	5.5	5.5	7	7	7
с макс	27	30	34	36	41	46	50	55
с мин	26.16	29.16	33	35	40	45	49	53.8
Вт Макс	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
ч мин	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

Часто задаваемые вопросы

Вопрос: Какова основная функция корончатой гайки с двойной фиксацией и прорезью?

A: Основная задача корончатой гайки с двойной фиксацией и прорезью — плотно зафиксировать резьбовой болт или шпильку, чтобы она не ослабла при вибрации. Он имеет форму короны (или зубчатую, как с небольшими насечками), которая позволяет вставлять шплинт или контровочную проволоку через прорези и отверстие в болте. Это создает прочный механический замок, который не соскользнет.

Вот почему эта шлицевая корончатая гайка необходима для работ, связанных с безопасностью, например, в автомобильной или аэрокосмической промышленности.
