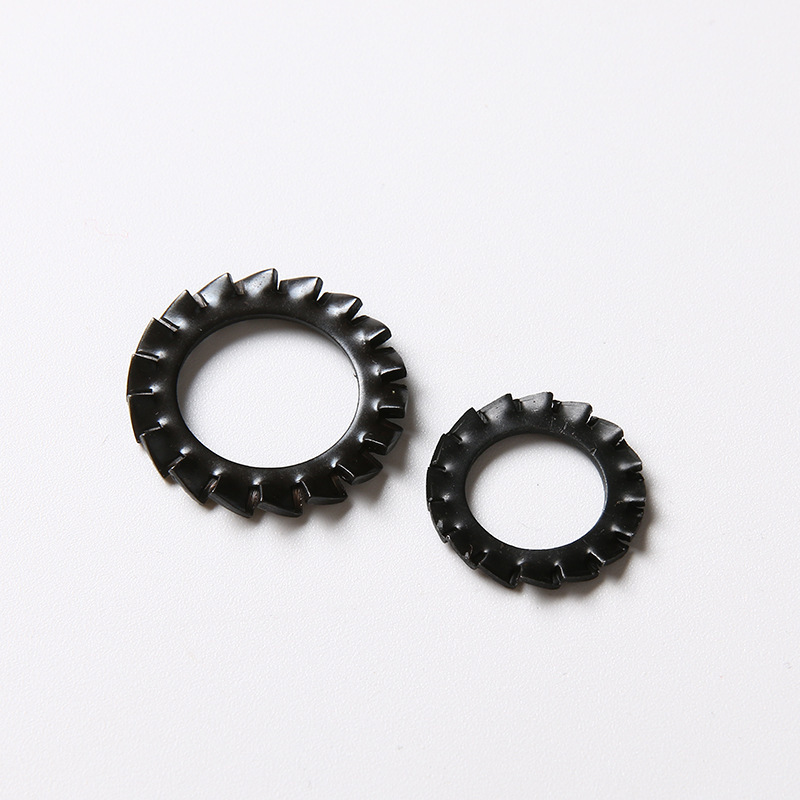

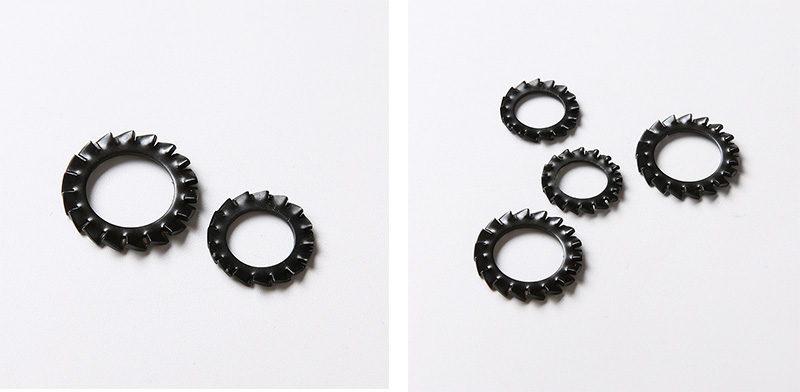

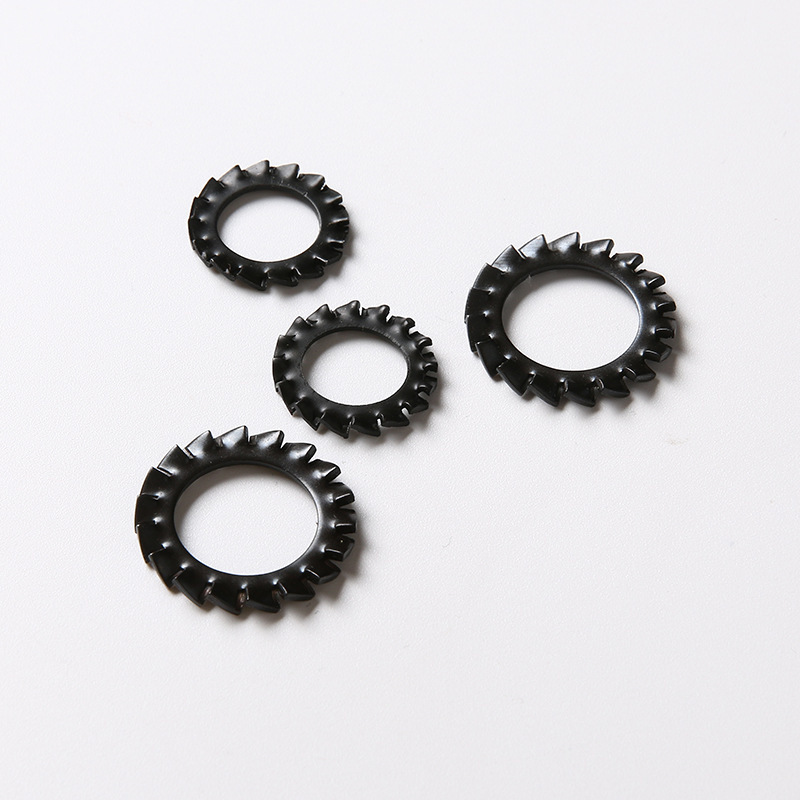

Стопорные шайбы с внешними зубцами

Образец стопорных шайб Xiaoguo® с внешними зубцами может обеспечить эффективное электрическое заземление. Внешние зубцы прокладки могут поцарапать оксидный слой или покрытие во время использования, создавая стабильный контактный путь металла, который можно использовать для подключения электрических шкафов.

Отправить запрос

Описание продукта

Материал стопорных шайб с внешними зубцами напрямую определяет их силу зажима, способность предотвращать ржавчину и окружающую среду.

（1）Пружинная сталь

Распространенные марки: 65Mn, C67S, SK5.

Твердость: HRC 40–50.

Особенности: эластичность самая лучшая, а сила укуса самая сильная; зубцы острые и могут глубоко проникать в поверхность металла; цена низкая, а соотношение цены и качества высокое.

Недостатки: Голая сталь склонна к ржавчине и требует обработки поверхности; он не подходит для влажной или агрессивной среды.

Применимые сценарии: Стопорные шайбы с внешними зубцами из пружинной стали подходят для предприятий общей промышленности, автомобилестроения, механической сборки и сухих помещений в помещении.

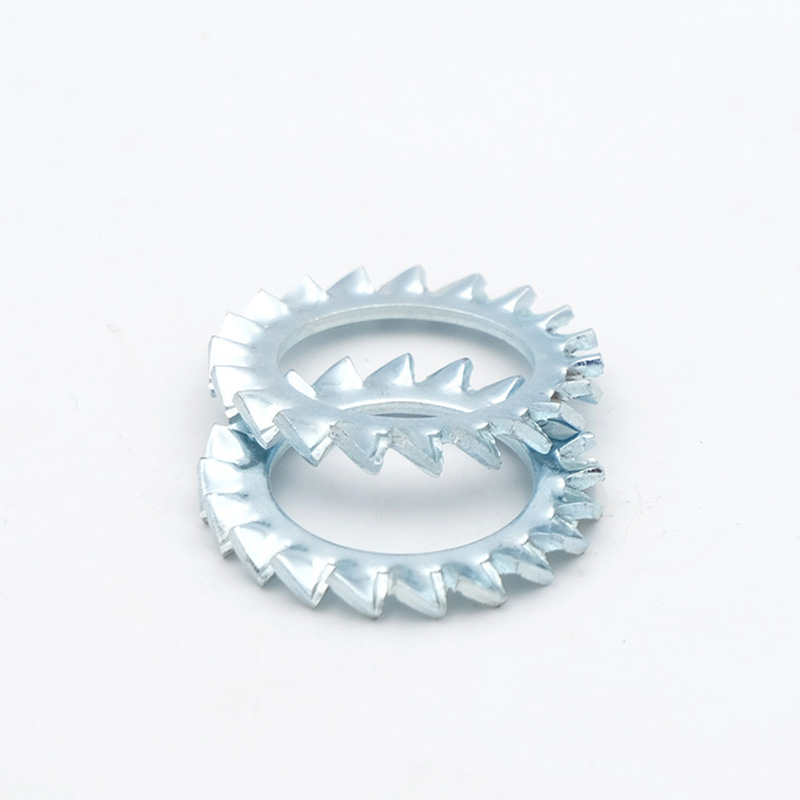

Обработка поверхности покрытия: Гальванизация (внутри помещения), Дакромет (наружно).

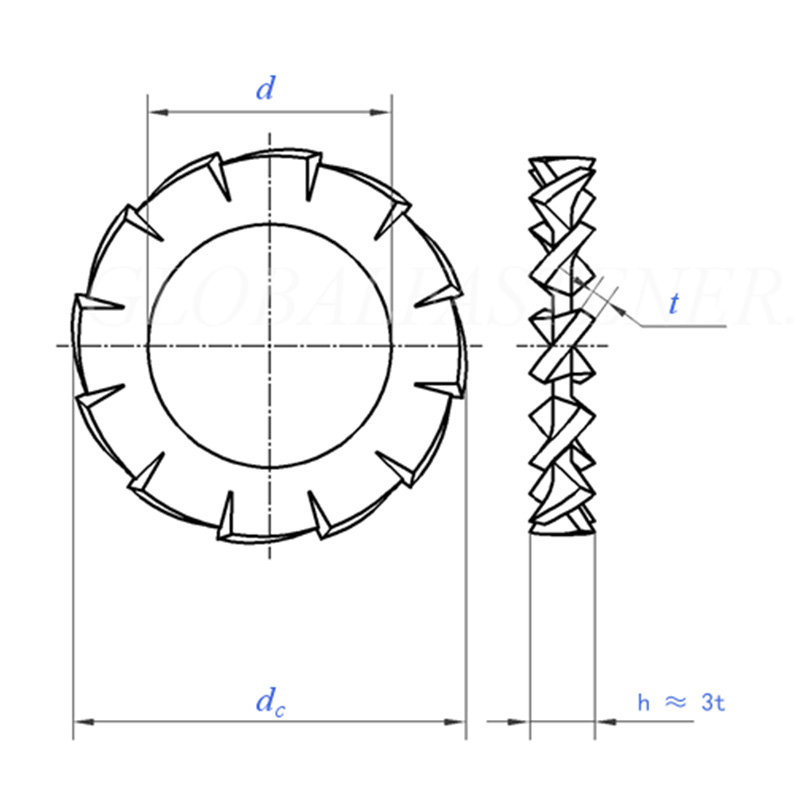

External Serrations Lock Washers

Размер		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номинальный размер	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	Макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
округ Колумбия	макс=номинальный размер	3.6	4.5	5.5	6	7	8	10	11	12.5	15
округ Колумбия	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Количество зубов	мин	9	9	9	9	10	11	11	12	14	14
за 1000 ед.кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номинального диаметра резьбы		М1.6	М2	М2,5	М3	М3,5	М4	М5	М6	М7	М8

Размер		10.5	13	15	17	19	21	23	25	28	31
d	мин=номинальный размер	10.5	13	15	17	19	21	23	25	28	31
d	Макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номинальный размер	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Количество зубов	мин	16	16	18	18	18	20	20	20	22	22
за 1000 ед.кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номинального диаметра резьбы		М10	М12	М14	М16	М18	М20	М22	М24	М27	М30

(2) Нержавеющая сталь

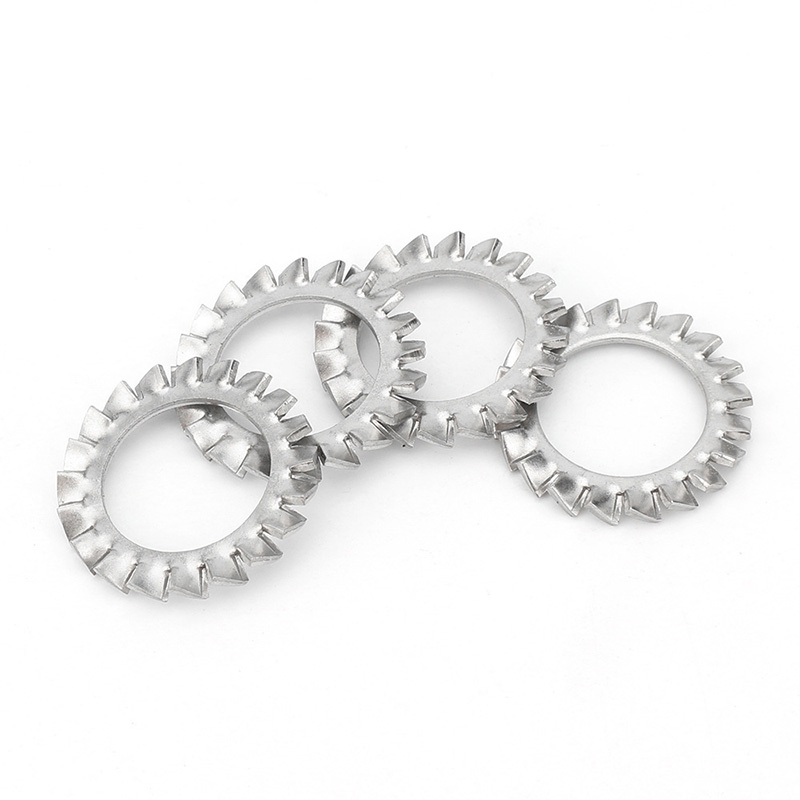

①A2 (нержавеющая сталь 304)

Твердость: примерно 25–35 HRC (мягче пружинной стали).

Особенности: Универсальная коррозионная стойкость, хорошая способность предотвращения ржавчины; нержавеющая сталь; нет необходимости в дополнительном покрытии; сила укуса не такая большая, как у пружинной стали, но достаточная для общих вибраций.

Сценарии применения: влажная среда, пищевое оборудование, медицинское оборудование, общая защита от ржавчины внутри и снаружи помещений.

②A4 (нержавеющая сталь 316)

Твердость: примерно 25–35 HRC.

Особенности: Содержит молибден, более устойчив к хлорид-ионной коррозии, устойчив к соляному туману, устойчив к морской воде, устойчив к химическим веществам. Стоимость на 30-50% выше, чем у 304.

Применимые сценарии: Стопорные шайбы с внешними зубцами, изготовленные из нержавеющей стали 316, подходят для морской техники, кораблей, прибрежных объектов и химических заводов.

（3）Фосфористая бронза

Обозначение: CuSn8, ПБ

Твердость: примерно 20–30 HRC (нижняя).

Особенности: Не образует искр (взрывобезопасен); немагнитный; хорошая проводимость; коррозионностойкий (но не так хорошо, как 316); низкая прочность, не подходит для высоких нагрузок.

Применимые сценарии: взрывозащищенная среда, электрическое заземление, приборы, чувствительные к магнетизму.

（4）Латунь

Номер модели: H62, H65

Твердость: низкая (около 10–20 HRC).

Особенности: Проводящий, теплопроводный; золотистый на вид, декоративный; устойчивость к ржавчине средняя; Низкая прочность, зубы склонны к износу.

Применимые сценарии: Низковольтная электрика, сантехника, пневматические разъемы, декоративные сборки.

Часто задаваемые вопросы

（1）Какова максимальная температура для стопорных шайб с внешними зубцами?

Пружинная сталь с оцинковкой обычно пригодна для температур от -20°С до +120°С; нержавеющая сталь A2/A4 может использоваться при температуре от -200°C до +300°C.

（2）Какой материал лучше всего подходит для электрического заземления?

Заземление требует, чтобы зубы могли проникнуть через слой краски или оксида и образовать проводящий путь. Можно использовать нержавеющую сталь A2/A4 и фосфористую бронзу.

（3）Обладают ли стопорные шайбы с внешними зубцами магнитными свойствами?

Пружинная сталь магнитна, нержавеющая сталь А2/А4 почти не обладает магнетизмом (может иметь слабый магнетизм после холодной обработки), а фосфористая бронза и латунь совершенно немагнитны.
