Конические стопорные шайбы с зубцами и внешними зубьями

Предварительная нагрузка конической пружины

Конические стопорные шайбы с наружным зубом имеют форму неглубокой тарелки (конической) в свободном состоянии и имеют определенную естественную высоту.

Когда началась операция затяжки, шайба вдавливалась в выемку, и коническая конструкция постепенно сплющивалась.

Сплющенная шайба, несмотря на сжатие, всегда стремится вернуться к своей исходной конической форме, тем самым постоянно создавая осевую упругую силу.

Эта упругая сила действует между головкой винта и заготовкой, поддерживая постоянный предварительный натяг резьбы и компенсируя небольшие зазоры, вызванные тепловым расширением, износом или деформацией материала.

Механический замок с внешним зубом

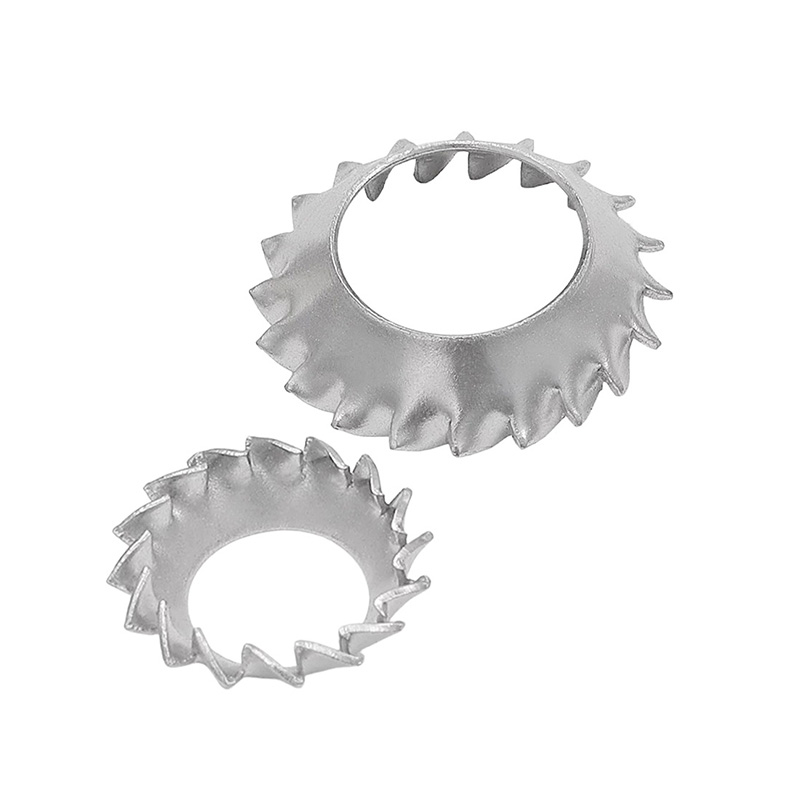

По внешней окружности зубчатых конических стопорных шайб с наружными зубьями имеется ряд острых радиальных зубьев.

Когда шайба сплющена, эти внешние зубья впиваются в поверхность заготовки, создавая многочисленные механические зацепления.

После того, как зубья врезаются, это эквивалентно добавлению сопротивления вращению между шайбой и заготовкой.

Этот механический механизм блокировки может эффективно противостоять ослаблению, вызванному вибрацией, ударами и динамическими нагрузками.

Потайная посадка заподлицо

Коническая поверхность конических стопорных шайб с зубчатыми наружными зубьями соответствует конической поверхности головки стандартного винта с потайной головкой.

После установки шайба полностью вставляется в выемку заготовки, а головка винта находится на уровне или немного ниже поверхности заготовки.

Это гарантирует, что сборочная поверхность будет гладкой и ровной, без выступов, не вызывает дискомфорта при прикосновении, не мешает другим компонентам, не влияет на зацепление зубьев с заготовкой.

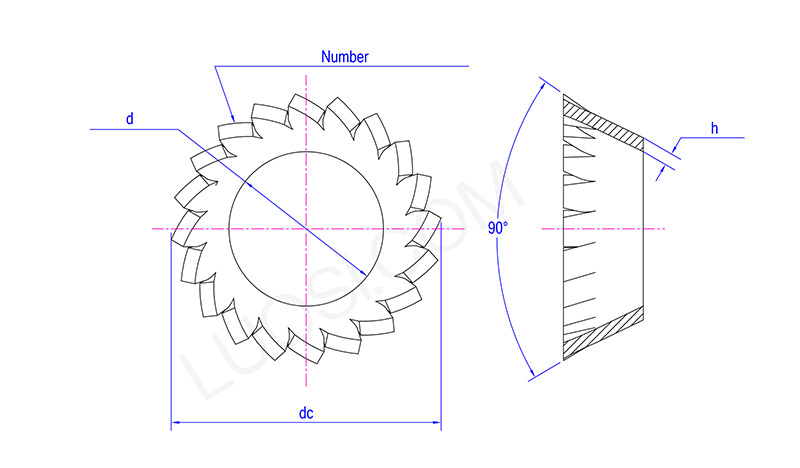

Пн.	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
д мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
д макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
округ Колумбия	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Количество Количество зубьев мин.	10	12	12	14	14	16	18	20	26	28	30

Ответы на часто задаваемые вопросы

(1) Стабильны ли твердость и крутящий момент?

Все конические стопорные шайбы с зубчатыми наружными зубьями изготовлены с применением термической обработки. Твердость, эластичность и запирающий момент остаются стабильными для партийных заказов.

(2) Предоставляете ли вы бесплатные образцы?

О: мы можем предложить бесплатные стандартные образцы, покупателю необходимо оплатить только стоимость перевозки.

(3) Каков ваш минимальный заказ для стандартных и нестандартных размеров?

Стандартные размеры поддерживают небольшой пробный заказ. Изготовленные на заказ нестандартные изделия требуют небольшого минимального заказа, мы принимаем заказ образцов и массовое производство.
