M3 Внешние зубцы Стопорные шайбы

Стопорные шайбы с внешними зубцами M3, производимые на заводе Xiaoguo®, хорошо подходят для повторного использования. Если внешние зубья шайб после использования слегка изношены, их можно повторно использовать в некритических местах в зависимости от ситуации.

Отправить запрос

Описание продукта

Хотя стопорные шайбы с внешними зубцами M3 имеют небольшой размер, они имеют широкий спектр применения. Благодаря своей компактной конструкции, надежной силе фиксации и проводимости он играет важную роль во многих областях.

（1）Роботы, прецизионное оборудование

Болтовое крепление для высокоточного оборудования с высокой вибрацией, такого как соединения промышленных роботов, кронштейны двигателей и линейные модули.

（2）Бытовая электроника

Каркасы мобильных телефонов, крепления двигателей дронов, опорные конструкции для устройств VR/AR, внутренние конструкции игровых контроллеров и т. д. — все эти высокопрочные и миниатюрные точки соединения.

（3）Новая энергетика

Стопорные шайбы с внешними зубцами M3 используются в ключевых сценариях зарядных станций, таких как электрические модули, модули аккумуляторных батарей и фотоэлектрические инверторы, где требуется устойчивость к коррозии и вибрации.

（4）Мебель и канцелярские товары

Меры по предотвращению ослабления соединения оснований и спинок офисных стульев, металлических полок, витрин, осветительных приборов и т.п. в процессе разборки и сборки.

（5）Оптическое и фотографическое оборудование

Внутренние механизмы регулировки, опоры линз, крепления поворотно-наклонных устройств и т. д. прецизионных инструментов требуют малогабаритных и высокопрочных соединений.

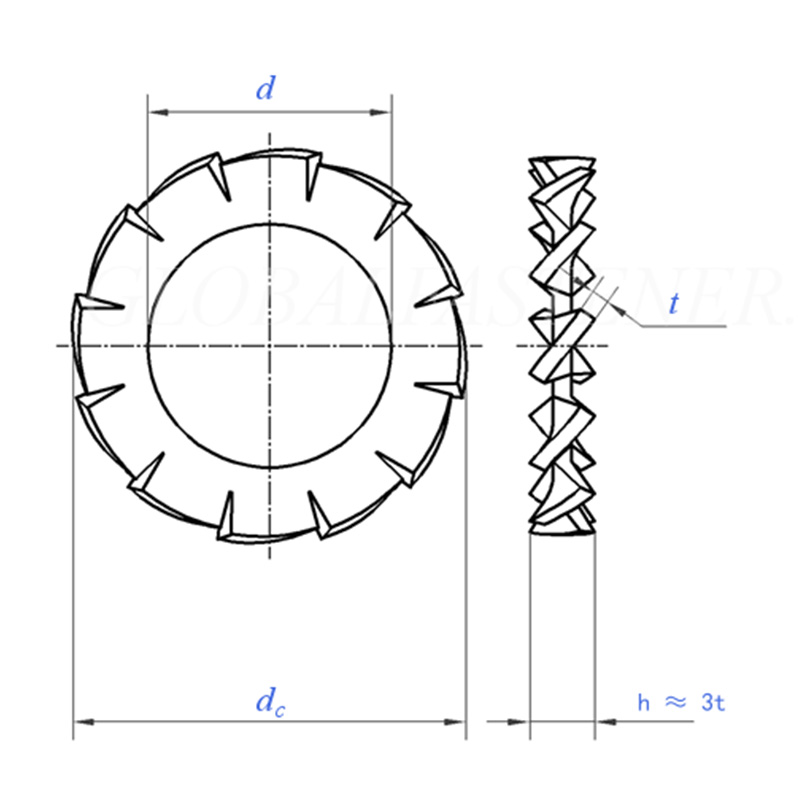

M3 External serrations Lock Washers

Размер		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номинальный размер	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	Макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
округ Колумбия	макс=номинальный размер	3.6	4.5	5.5	6	7	8	10	11	12.5	15
округ Колумбия	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Количество зубов	мин	9	9	9	9	10	11	11	12	14	14
за 1000 ед.кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номинального диаметра резьбы		М1.6	М2	М2,5	М3	М3,5	М4	М5	М6	М7	М8

Размер		10.5	13	15	17	19	21	23	25	28	31
d	мин=номинальный размер	10.5	13	15	17	19	21	23	25	28	31
d	Макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номинальный размер	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Количество зубов	мин	16	16	18	18	18	20	20	20	22	22
за 1000 ед.кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номинального диаметра резьбы		М10	М12	М14	М16	М18	М20	М22	М24	М27	М30

Основные сильные стороны

Стопорные шайбы M3 с внешними зубцами можно использовать во многих сценариях, главным образом из-за их нескольких сильных особенностей.

(1) Антивибрационная защита и защита от ослабления

Стопорные шайбы с внешними зубцами M3 — это профессиональный инструмент для защиты от вибрации. Его внешняя структура зубьев разработана специально для «предотвращения ослабления крепежа в вибрирующей среде», особенно в оборудовании с динамическими нагрузками и непрерывным движением.

（2）Электрическое заземление

Острые зубья могут легко проникнуть в оксидный слой или покрытие на металлической поверхности, создавая стабильный электрический путь.

（3）Экономичность

Для внутренней части прецизионного оборудования стопорные шайбы с внешними зубцами M3 можно установить непосредственно под головкой крепежа, практически не занимая дополнительного места.

（4）Доступны варианты материалов

Люди могут выбирать разные материалы в зависимости от конкретной среды применения. Пружинная сталь обладает высокой прочностью, а нержавеющая сталь устойчива к ржавчине, что делает ее подходящей для различных сценариев использования.
