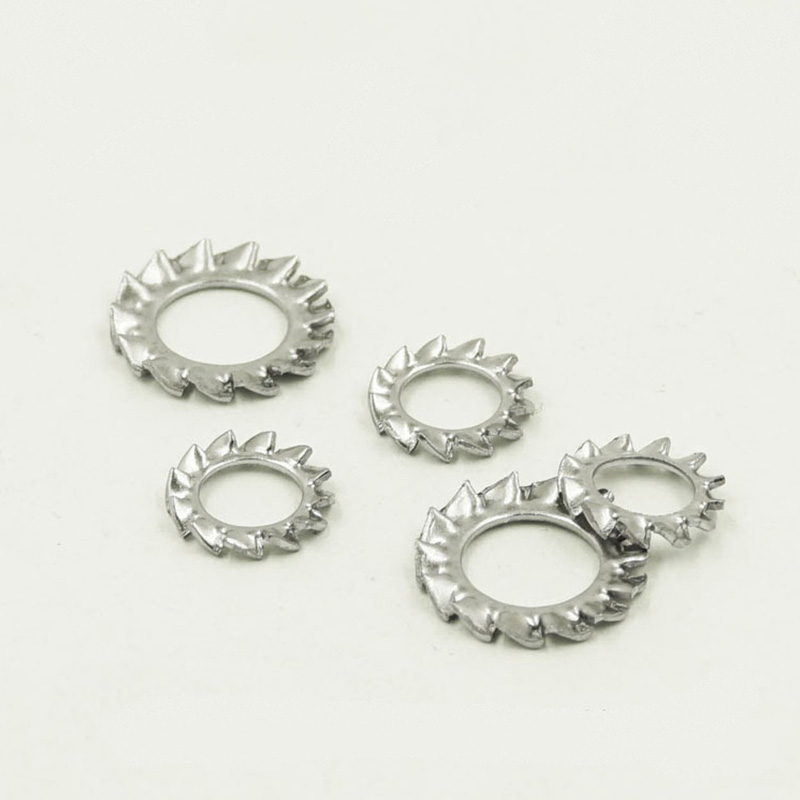

Внешняя зубчатая стопорная шайба

Внешняя зубчатая стопорная шайба, произведенная на заводе Xiaoguo®, обладает превосходной ударопрочностью и устойчивостью к ослаблению. При использовании внешние зубья впиваются в головку болта и поверхность заготовки, тем самым предотвращая ослабление болта.

Отправить запрос

Описание продукта

Внешняя зубчатая стопорная шайба представляет собой прокладку, предотвращающую ослабление, с зубцами по внешнему краю. Зубья выходят радиально из внешнего круга шайбы.

Когда вы затягиваете болты или гайки, эти внешние зубья цепляются за поверхность детали. Он увеличивает трение и образует механический замок, поэтому застежку нелегко ослабить.

По сравнению со стопорными шайбами с внутренними зубьями форма зубьев с внешними зубьями лучше подходит для деталей с большим внешним размером. Он равномерно распределяет давление и обеспечивает устойчивый фиксирующий эффект. Прокладка с внутренним зубом в основном используется под головками винтов меньшего размера, а внешняя зубчатая стопорная шайба в основном используется под гайками или для крепежных изделий с головками большего размера.

Принцип работы

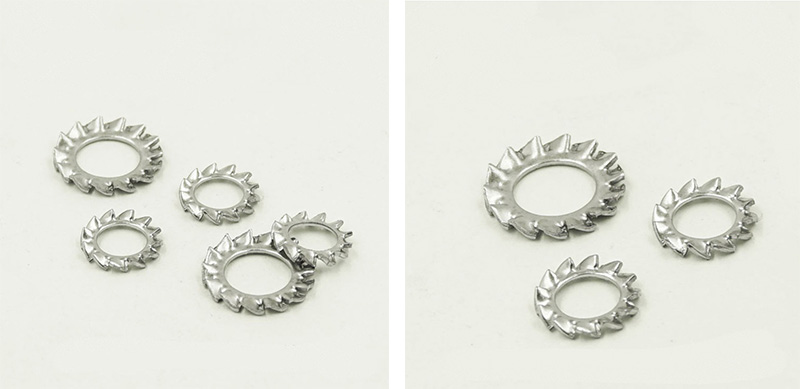

Outer Serrated Lock Washer

Принцип работы внешней зубчатой стопорной шайбы на самом деле довольно прост. В основном это зависит от двух вещей:

(1) Зубья впиваются прямо в контактную поверхность.

Эта шайба имеет круг с острыми зубцами на внешнем крае. Когда вы затягиваете болты или гайки, зубья прижимаются к двум соприкасающимся поверхностям: нижней части головки болта или гайки и поверхности установленной детали.

После того, как зубцы вонзятся, он работает как кольцо из заусениц под застежкой. Если болт начинает выкручиваться естественным путем, эти зубья крепко удерживают его и не дают ему вращаться.

(2) Сама шайба обеспечивает эластичность.

Внешняя зубчатая стопорная шайба не совсем плоская; он сам по себе обладает определенной степенью эластичности. После затягивания он расплющивается, но материал всегда стремится вернуться к своей первоначальной форме, поэтому постоянно оказывает направленную вверх силу. Эта сила увеличивает трение между резьбами, что снижает вероятность ослабления винта.

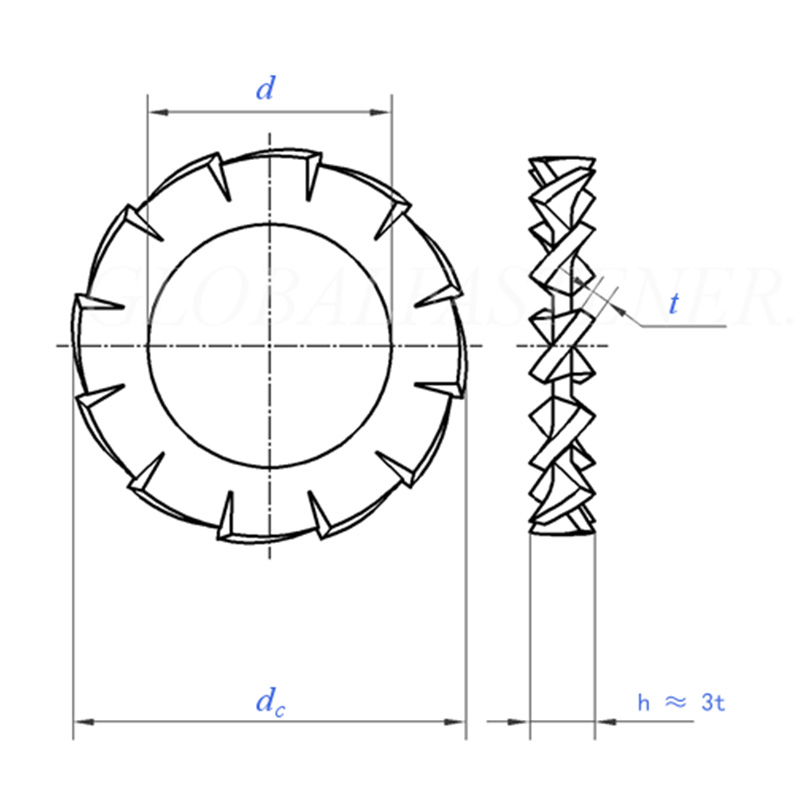

Outer Serrated Lock Washer

Размер		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	мин=номинальный размер	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	Макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
округ Колумбия	макс=номинальный размер	3.6	4.5	5.5	6	7	8	10	11	12.5	15
округ Колумбия	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Количество зубов	мин	9	9	9	9	10	11	11	12	14	14
за 1000 ед.кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Для номинального диаметра резьбы		М1.6	М2	М2,5	М3	М3,5	М4	М5	М6	М7	М8

Размер		10.5	13	15	17	19	21	23	25	28	31
d	мин=номинальный размер	10.5	13	15	17	19	21	23	25	28	31
d	Макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	макс=номинальный размер	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Количество зубов	мин	16	16	18	18	18	20	20	20	22	22
за 1000 ед.кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Для номинального диаметра резьбы		М10	М12	М14	М16	М18	М20	М22	М24	М27	М30

（1）В чем разница между внешней зубчатой стопорной шайбой и стопорной шайбой с внутренними зубьями?

Вариант с внешними зубьями: Зубья расположены по внешнему кругу, подходят для крепежа с относительно большими головками.

Версия с внутренними зубьями: Зубья расположены по внутреннему кругу, с ровным гладким внешним краем. Этот стиль идеально сочетается с винтами с маленькой головкой.

(2) Предоставляете ли вы образцы для тестирования?

Да. Образцы инвентаря стандартного размера предоставляются бесплатно (стоимость доставки оплачивается заказчиком), срок доставки составляет 2–5 дней.

(3) Каков минимальный заказ и время выполнения оптового заказа?

Для стандартных спецификаций минимальный заказ обычно составляет 1000–5000 штук на каждую спецификацию. Срок доставки составляет примерно 15-25 дней. Нержавеющая сталь или покрытие Dacromet могут занять немного больше времени.
