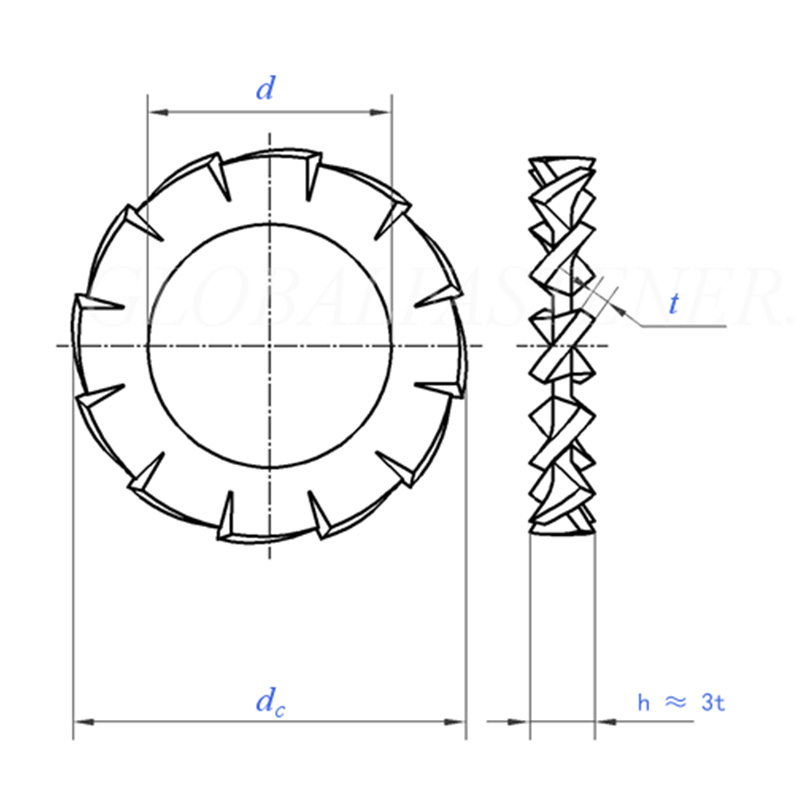

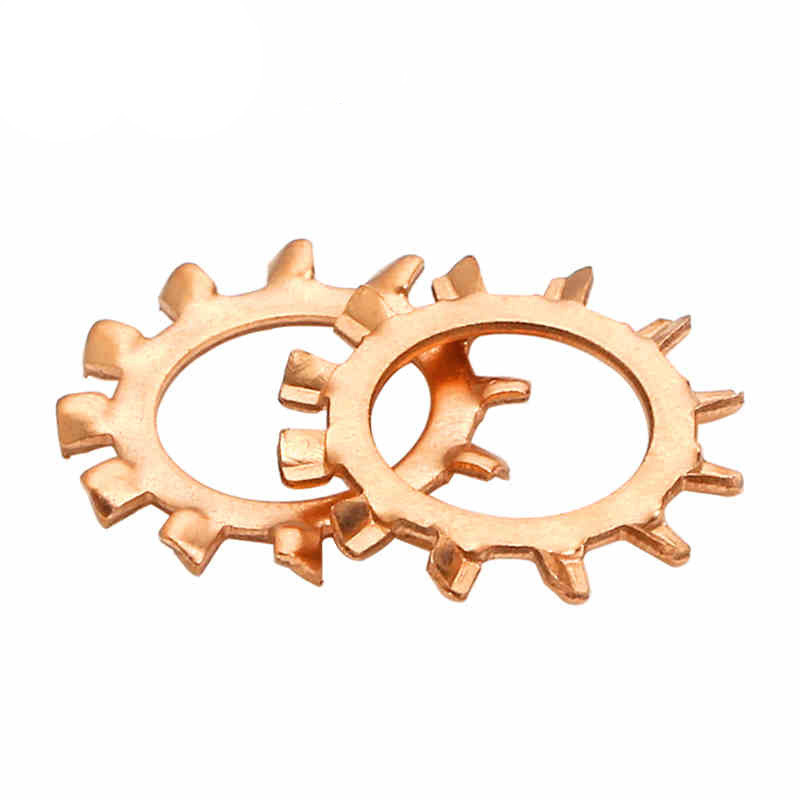

Наружные зубчатые стопорные шайбы

Типы стопорных шайб с наружными зубчатыми зубьями в основном классифицируются по таким аспектам, как структура формы зубьев, несущая способность и специальные функции.

（1）ДИН 6798

Стандарт DIN 6798 является наиболее широко используемой спецификацией для стопорных шайб с наружными зубчатыми зубьями и в основном состоит из трех форм:

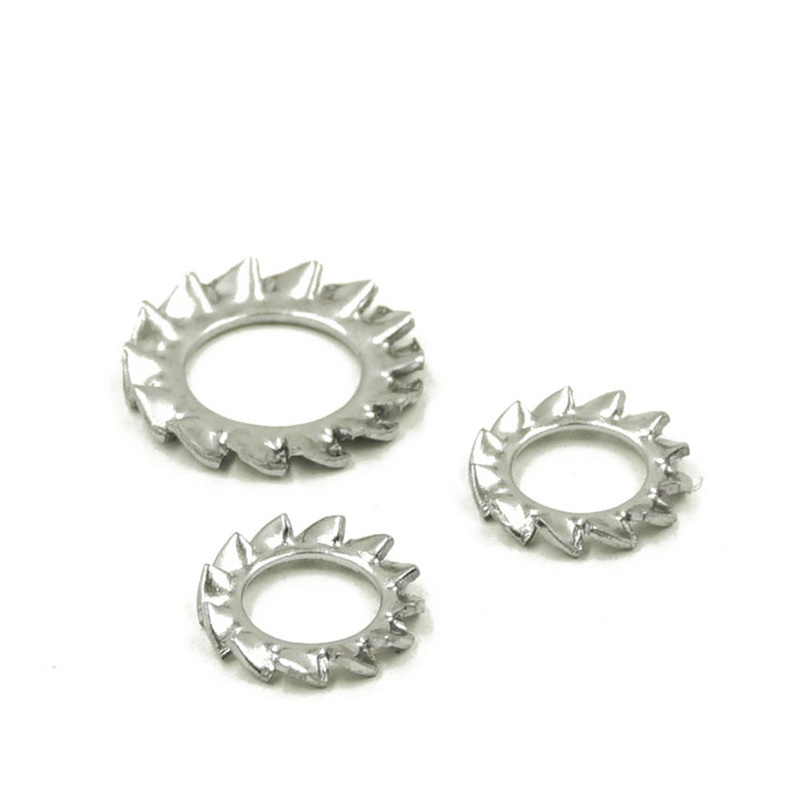

①Наружное стопорное кольцо с зубцами

Зубья находятся на внешнем кольце и расположены внахлест, обеспечивая наибольшую площадь контакта.

②Внутреннее зубчатое стопорное кольцо

Зубья находятся на внутреннем кольце и подходят для винтов с маленькой головкой.

③Коническое ребристое стопорное кольцо.

Коническая конструкция, угол потайной головки 90°.

（2）BW против EOW

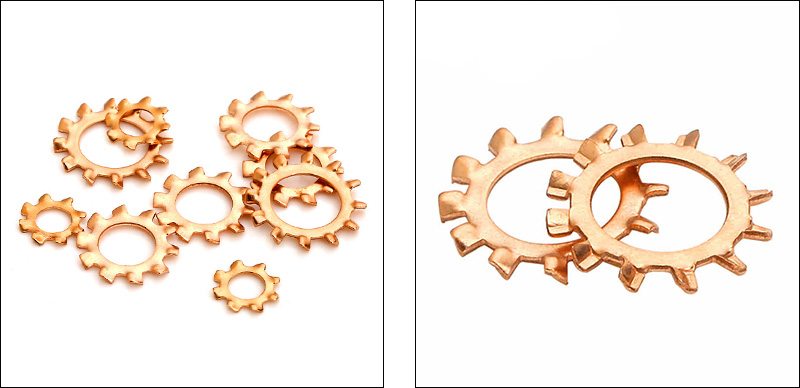

В соответствии с классификацией нагрузки, стопорные шайбы с зубчатыми наружными зубьями делятся на стандартные и усиленные.

① Стандартный тип ЧБ

Он имеет стандартную глубину зуба, подходит для обычного промышленного использования и обычных сборочных работ. Обычное использование: электроника, общее оборудование, оборудование для автоматизации.

② Тип EOW для тяжелых условий эксплуатации

Он имеет более глубокие зубья и лучшую защиту от расшатывания, подходит для мест с сильной вибрацией и тяжелыми нагрузками. Обычное использование: автозапчасти, оборудование с высокой вибрацией, строительные проекты и стальные конструкции.

(3) Специальная функция

①Перекрытие EOW

Особая структура перекрывающихся зубьев, специально разработанная для применений с относительно слабым крутящим моментом. По сравнению с обычным типом наружных зубьев он подходит для неровных опорных поверхностей, имеет большую площадь контакта и способствует распределению нагрузки.

②Большой/узкий диапазон

В соответствии с требованиями различных областей применения предусмотрены (RDEFL/RDIFL) и (RDIFS) для удовлетворения различных требований к площади контакта.

③Шайба с двумя зубцами RDD

Как внутренняя, так и внешняя поверхности имеют зубцы, что подходит для применений, где предъявляются более высокие требования к предотвращению расшатывания.

Часто задаваемые вопросы

（1）Эффективны ли внешние стопорные шайбы с зубчатыми зубцами при высокой вибрации？

Да, внешняя прокладка зуба больше подходит для условий с высокой вибрацией, чем внутренняя прокладка зуба, поскольку она имеет большую площадь контакта между зубьями и более глубокое зацепление.

（2）Не повредят ли зубы мягкие материалы, такие как алюминий или пластик?

Это верно. Острые зубья вгрызаются в более мягкие материалы и оставляют вмятины или даже трещины. Для алюминиевых деталей вы можете положить плоскую шайбу между стопорной шайбой и заготовкой, чтобы она играла буферную роль. Что касается пластиковых деталей, не используйте внешние зубчатые шайбы напрямую. Лучше выбрать внутренние зубчатые шайбы или вместо них использовать плоскую шайбу большего размера.

（3）Какова типичная твердость наружных зубчатых стопорных шайб из пружинной стали?

После термообработки твердость обычно составляет 40–50 HRC (приблизительно 400–530 HV).
