Стандартные стопорные шайбы с внутренними зубьями

Для винтов с небольшой головкой идеальным выбором будет покупка стандартных стопорных шайб с внутренними зубьями Xiaoguo®. Конструкция внутренних зубьев гарантирует, что все зубцы могут соприкасаться с головкой винта, тем самым обеспечивая эффективную фиксацию.

Отправить запрос

Описание продукта

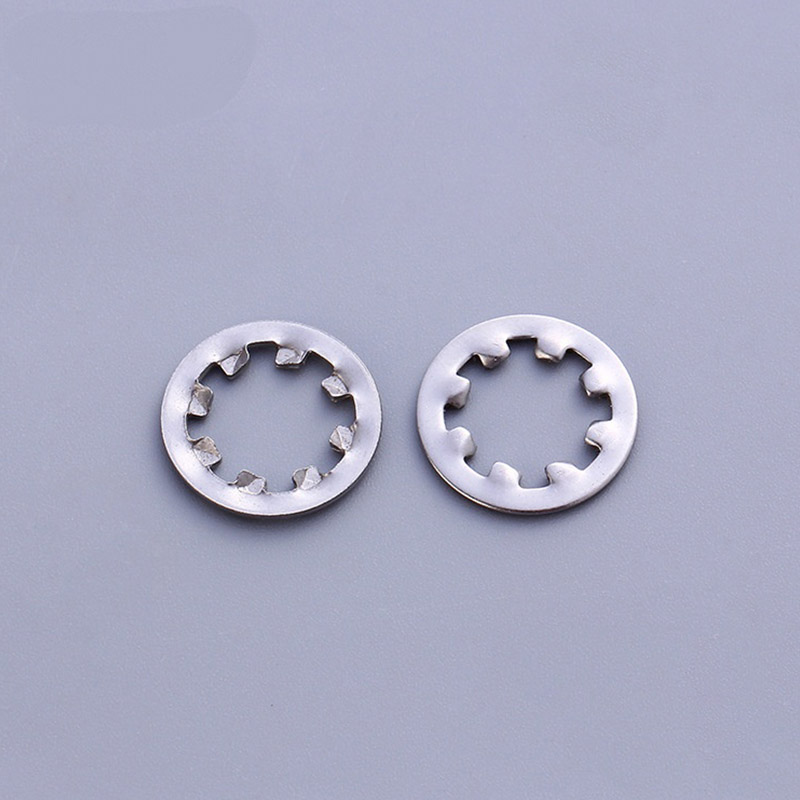

Стандартные стопорные шайбы с внутренними зубьями представляют собой разновидность шайб, препятствующих расшатыванию, с расположенными внутри зубчатыми структурами на поверхности. Его форма представляет собой тонкое металлическое кольцо с острым зубчатым кольцом посередине и гладким и плоским внешним кругом. При затягивании винта эти зубцы впиваются в головку винта и поверхность компонента оборудования, опираясь на силу трения и силу укуса, чтобы предотвратить ослабление винта. Говоря простым языком, между головкой винта и поверхностью компонента оборудования добавляется «замок», предотвращающий расшатывание винта во время работы оборудования из-за высокой частоты вибрации.

Принцип работы

Принцип работы стандартного соединения стопорных шайб с внутренними зубьями на самом деле довольно прост. В основном он опирается на две функции: «зацепление зубов + упругое давление» для предотвращения расшатывания.

(1) Скрежетание зубами

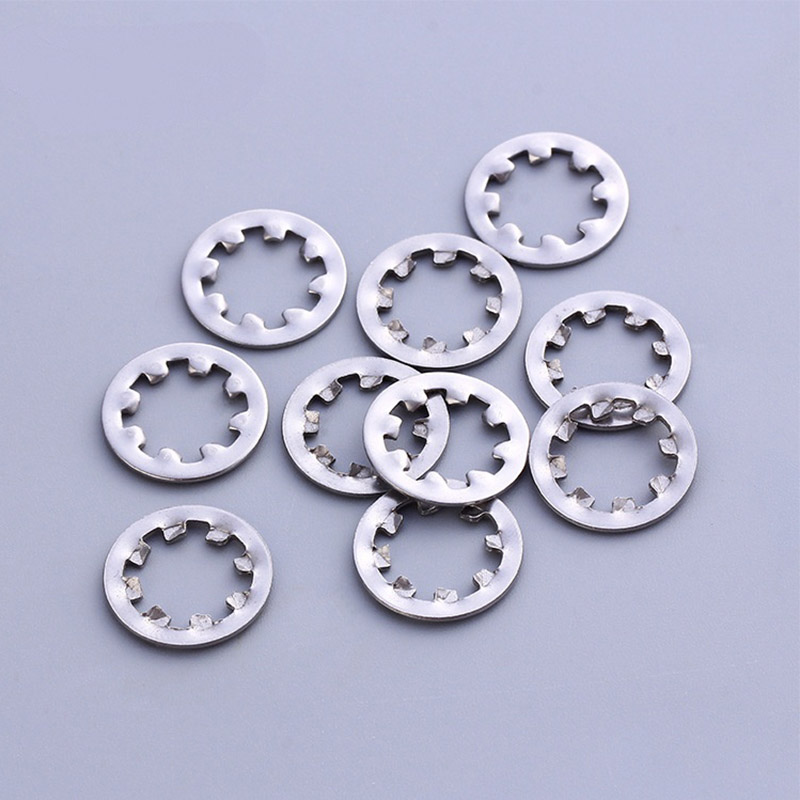

Внутреннее кольцо стандартных стопорных шайб с внутренними зубьями имеет ряд острых зубьев. Когда болт или гайка затянуты, эти зубья проникнут в две контактирующие поверхности:

Нижняя поверхность (металлическая поверхность) головки винта/гайки

Поверхность заготовки (иногда даже проникая в красочный или оксидный слой)

После того, как зубы вставлены, под головку винта помещается кольцо «мини-блокирующих устройств». Если винт попытается повернуть обратно самостоятельно, эти зубья прочно удержат его и не позволят ему двигаться, предотвращая тем самым ослабление.

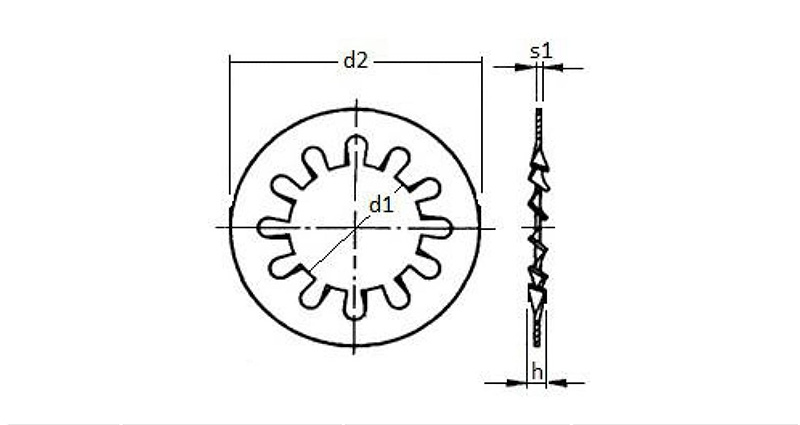

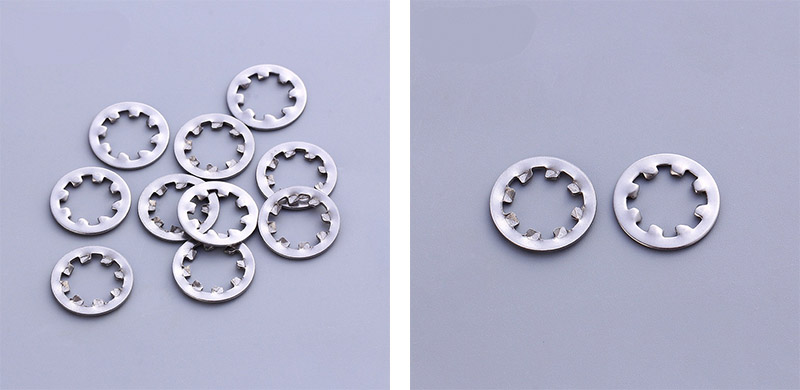

Standard Internal Tooth Lock Washers

М2	2.2	2.34	4.20	4.5	0.28	0.32
М2,5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
М3,5	3.7	3.88	6.64	7.0	0.47	0.53
М4	4.3	4.48	7.64	8.0	0.47	0.53
М5	5.3	5.48	9.64	10.0	0.57	0.63
М6	6.4	6.62	10.57	11.0	0.67	0.73
М7	7.4	7.62	12.07	12.5	0.77	0.83
М8	8.4	8.62	14.57	15.0	0.77	0.83
М10	10.5	10.77	17.57	18.0	0.87	0.93
М12	13.0	13.27	19.98	20.5	0.96	1.04
М14	15.0	15.27	23.48	24.0	0.96	1.04
М16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55
Информация и чертежи являются только справочными.

(2) Упругое давление

Сама шайба эластичная. После затяжки стандартные стопорные шайбы с внутренними зубьями сплющиваются, но их материал всегда стремится вернуться к своей первоначальной форме, поэтому они постоянно создают обратную тягу и силу отскока вверх.

Эта упругая сила действует на нити, увеличивая трение между нитями. При большем трении вероятность ослабления винтов, естественно, снижается.

（3）Совместный эффект двух

Механический зажим обеспечивает прямое сопротивление повороту.

Эластичная предварительная нагрузка увеличивает трение резьбы и одновременно компенсирует незначительные вибрации или ползучесть материала.

Они работают вместе, гарантируя, что стандартные стопорные шайбы с внутренними зубьями могут эффективно предотвратить ослабление болта даже в условиях вибрации, ударов или термического расширения и сжатия.
