Зубчатые стопорные шайбы Внутренние зубья

Завод Xiaoguo® может предоставить различные типы зубчатых стопорных шайб для внутренних зубов из разных материалов. Он может удовлетворить различные требования клиентов к настройке, включая специальные размеры, специальную обработку поверхности и т. д., чтобы удовлетворить потребности клиентов в использовании в различных рабочих условиях.

Отправить запрос

Описание продукта

Стопорные прокладки для наружных и внутренних зубьев — это два одинаковых продукта, предназначенных для разных сценариев применения. У зубчатых стопорных шайб внутренние зубья более «нежные», а прокладка наружного зуба более «агрессивная». Основное различие между ними заключается в положении зубов, которое определяет их специализацию.

Сравнение Зубчатые стопорные шайбы внутренние зубья Наружный зуб

Внешний вид и форма зубьев Зубья расположены на внутреннем кольце прокладки и вытянуты внутрь. Зубья расположены на наружном кольце прокладки и выступают наружу, напоминая звездочки.

Принцип фиксации При затягивании зубцы внутреннего кольца «вгрызаются» в нижнюю часть головки винта или болта, обеспечивая силу трения, препятствующую ослаблению. При затяжке зубья наружного кольца одновременно «вгрызаются» в поверхность под головкой крепежа и установочную поверхность соединяемого компонента.

Основное преимущество Отсутствие повреждения заготовки: внешнее кольцо гладкое, не царапает и не повреждает установочную поверхность. Повышенная защита от ослабления: двусторонняя блокировка, особенно подходит для применений, подверженных вибрации и сильным скручивающим нагрузкам.

Адаптивный тип винта В основном используется для винтов с головкой меньшего размера. Подходит для винтов с головкой большего размера.

Основные сценарии применения Он обычно используется для внутренних компонентов и панелей автомобилей, прецизионного электронного оборудования, бытовой техники и т. д. Он широко используется в областях, где требуется более сильная затяжка, например, в тяжелом машиностроении, шасси, мощном оборудовании и промышленных машинах, выдерживающих высокие вибрации.

Этапы установки

Установка зубчатых стопорных шайб на внутренние зубья очень проста. Главное, чтобы направление было правильным.

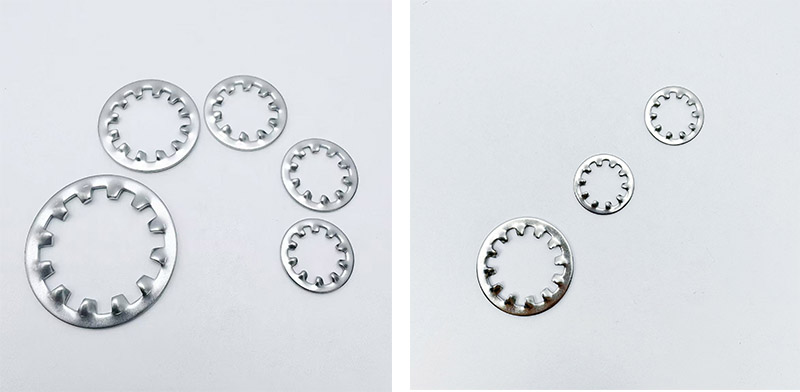

Toothed Lock Washers Internal Teeth

（1）Подтвердите характеристики

Убедитесь, что внутренний диаметр внутренних зубьев стопорной шайбы с зубцами соответствует диаметру болта.

Проверьте, целы ли зубья прокладки и не деформированы ли они.

(2) Очистите контактную поверхность.

Очистите нижнюю часть головки болта и поверхность заготовки от масла, краски и железных опилок.

При использовании для электрического заземления убедитесь, что зубцы прокладки могут проникнуть через слой краски или оксида.

（3）Поместите шайбу (направление имеет решающее значение)

Наденьте зубчатые стопорные шайбы на внутренние зубья болта.

Поверхность зуба должна быть обращена к головке болта или гайке (т. е. зубья должны быть ориентированы к поверхности затягиваемого компонента).

Гладкая и плоская поверхность обращена к внешней стороне головки болта.

（4）Вставьте болт

Проденьте болт с прикрепленной шайбой через отверстие заготовки.

Предварительно затяните гайку или болт вручную, чтобы обеспечить правильное выравнивание резьбы.

(5) Затяните

Используйте динамометрический ключ и затяните болты в соответствии со стандартными значениями крутящего момента.

В процессе затяжки зубья автоматически войдут в контакт с контактной поверхностью.

Никакой дополнительной регулировки крутящего момента не требуется; стандартного крутящего момента будет достаточно.

（6）Проверьте

При электрическом заземлении можно использовать мультиметр для измерения проводимости с обеих сторон прокладки, чтобы убедиться, что зубцы прошли через покрытие.

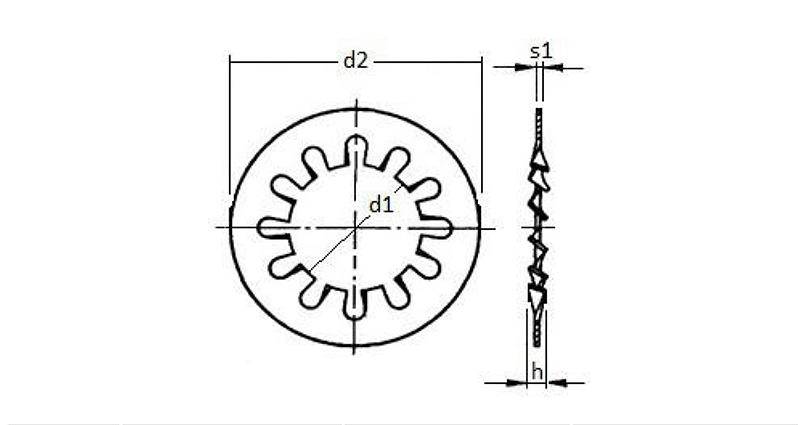

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

М2	2.2	2.34	4.20	4.5	0.28	0.32
М2,5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
М3,5	3.7	3.88	6.64	7.0	0.47	0.53
М4	4.3	4.48	7.64	8.0	0.47	0.53
М5	5.3	5.48	9.64	10.0	0.57	0.63
М6	6.4	6.62	10.57	11.0	0.67	0.73
М7	7.4	7.62	12.07	12.5	0.77	0.83
М8	8.4	8.62	14.57	15.0	0.77	0.83
М10	10.5	10.77	17.57	18.0	0.87	0.93
М12	13.0	13.27	19.98	20.5	0.96	1.04
М14	15.0	15.27	23.48	24.0	0.96	1.04
М16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55
Информация и чертежи являются только справочными.

Часто задаваемые вопросы

（1）Как они упаковываются для экспорта?

Внутренняя упаковка состоит из пластиковых пакетов и бумажных коробок, а внешняя упаковка представляет собой стандартные экспортные коробки и поддоны. Внутренние зубья стопорных зубчатых шайб не имеют самостоятельной защиты, однако упаковка достаточна для того, чтобы они не поцарапали друг друга при транспортировке.

（2）Можно ли использовать стопорные шайбы с внутренними зубьями с винтами с потайной головкой?

Да, но необходимо учесть, что поверхность зуба все равно должна быть обращена к заготовке. Поскольку головка винта с потайной головкой имеет коническую форму, внутренние зубья шайбы могут не полностью контактировать с нижней поверхностью головки, что приводит к несколько худшему фиксирующему эффекту.
