Две складные самоконтрящиеся шайбы

Двойные самостопорящиеся шайбы, поставляемые фабрикой Xiaoguo®, отказываются от традиционного метода фиксации и используют принцип предотвращения ослабления натяжения вместо трения, что значительно повышает производительность.

Отправить запрос

Описание продукта

Основной принцип предотвращения ослабления двухстворчатых самостопорящихся шайб заключается в гениальном преобразовании вредной энергии, вызванной вибрацией, в силу, необходимую для фиксации. Вместо традиционного метода использования стопорного кольца для предотвращения ослабления за счет «трения» был принят более умный механизм:

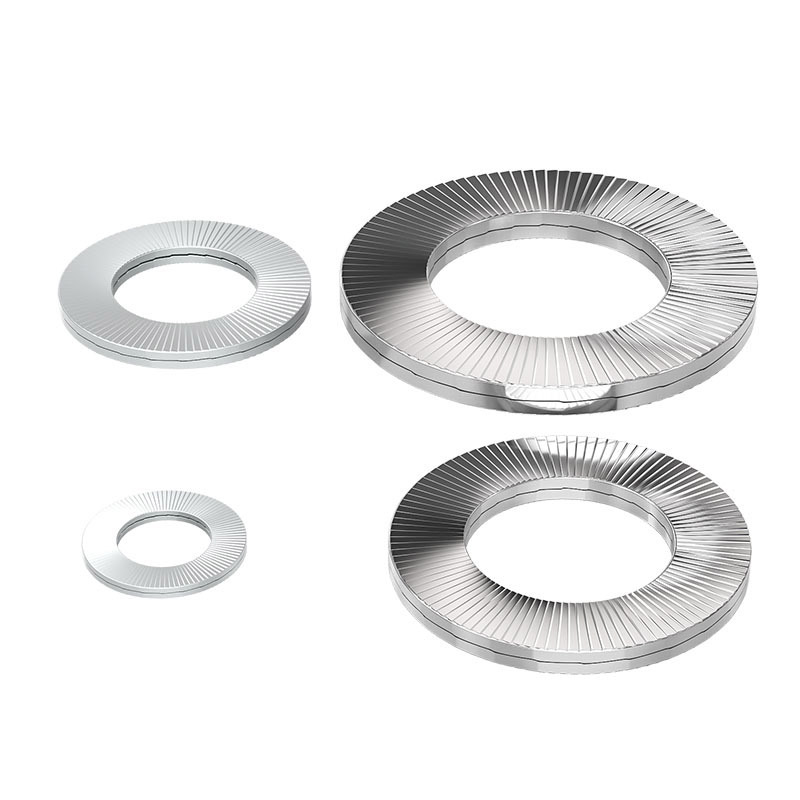

Two Fold Self Locking Washers

（1）Первоначальная затяжка: двустороннее позиционирование

При установке клиновидные поверхности двух шайб совмещаются друг с другом и используются попарно.

Внешняя фиксация: при затягивании мелкие радиальные зубья на внешней поверхности двойной самостопорящейся шайбы прочно врезаются в головку гайки/болта и поверхность заготовки, плотно герметизируя контактную поверхность и предотвращая проскальзывание.

Внутреннее удержание: в этот момент клиновидные поверхности (большие зубцы) на внутренних сторонах двух шайб находятся в тесном контакте друг с другом, но относительного перемещения не происходит, что обеспечивает пространство для последующего механического воздействия.

（2）Вызывание ослабления: несоосность, а не проскальзывание.

Когда оборудование работает в вибрирующей среде, гайка начинает проявлять очень незначительную тенденцию к ослаблению.

В связи с тем, что сила трения внешних радиальных зубьев намного больше, чем сила трения внутренней клиновидной поверхности, движение между гайкой и Двойными самостопорящимися шайбами происходить не будет.

Единственное движение заключается в том, что две шайбы «смещаются» друг относительно друга по клиновидной поверхности с внутренней стороны.

（3）Достижение самоблокировки: ключ к эффекту клина

Когда оборудование вибрирует или испытывает колебания, мощная противодействующая сила, создаваемая клиновидной поверхностью, немедленно нейтрализует эти вибрации. Это предотвращает вращение болта в противоположном направлении и преобразует энергию вибрации в запирающую силу самой двойной самостопорящейся шайбы, достигая эффекта «затягивания тем больше, чем больше он вибрирует», тем самым предотвращая ослабление его основной причины.

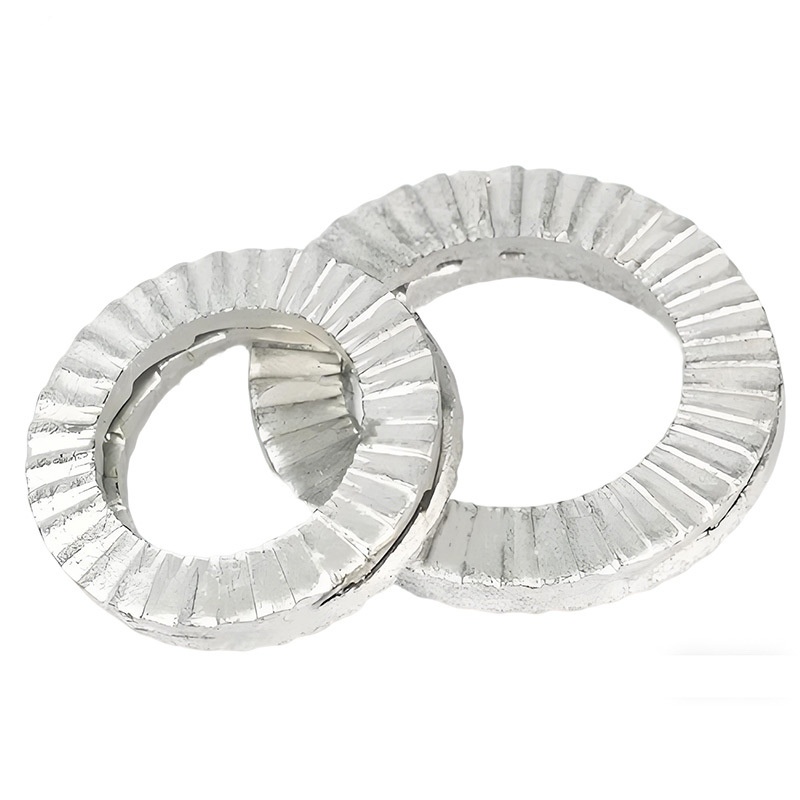

Two Fold Self Locking Washers

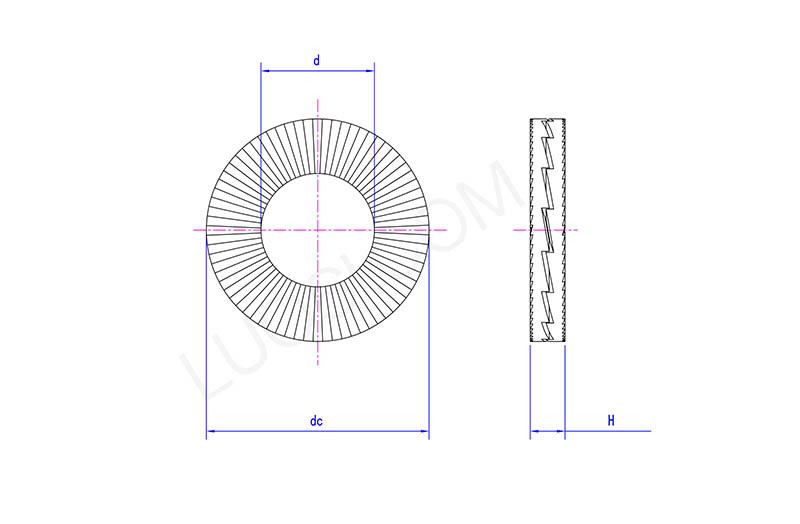

Пн.	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
д макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
д мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянный ток макс.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
минута	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Н макс.	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Часто задаваемые вопросы

(1) Как насчет времени доставки?

Размеры запаса могут быть отправлены в течение 3–7 дней. Заказы на массовое производство занимают около 15–25 дней.

（2）Подходит ли он для стандартных метрических болтов?

Полностью совместим со стандартными метрическими болтами и винтами, легко заменяется напрямую.

(3) Является ли он устойчивым к ржавчине для использования на открытом воздухе?

Да. Благодаря цинковому покрытию или горячеоцинкованной поверхности он обладает хорошей коррозионной стойкостью для использования на открытом воздухе и в суровых условиях.
