Установочный винт

Установочный винт обычно используется в промышленных условиях с высокими нагрузками, где традиционным стопорным кольцам не хватает достаточной удерживающей прочности. XIAOGUO® имеет профессиональную команду с многолетним опытом и может обрабатывать срочные заказы в течение 72 часов во время кризисов в цепочке поставок.

Модель:GB/T 885-1986

Отправить запрос

Описание продукта

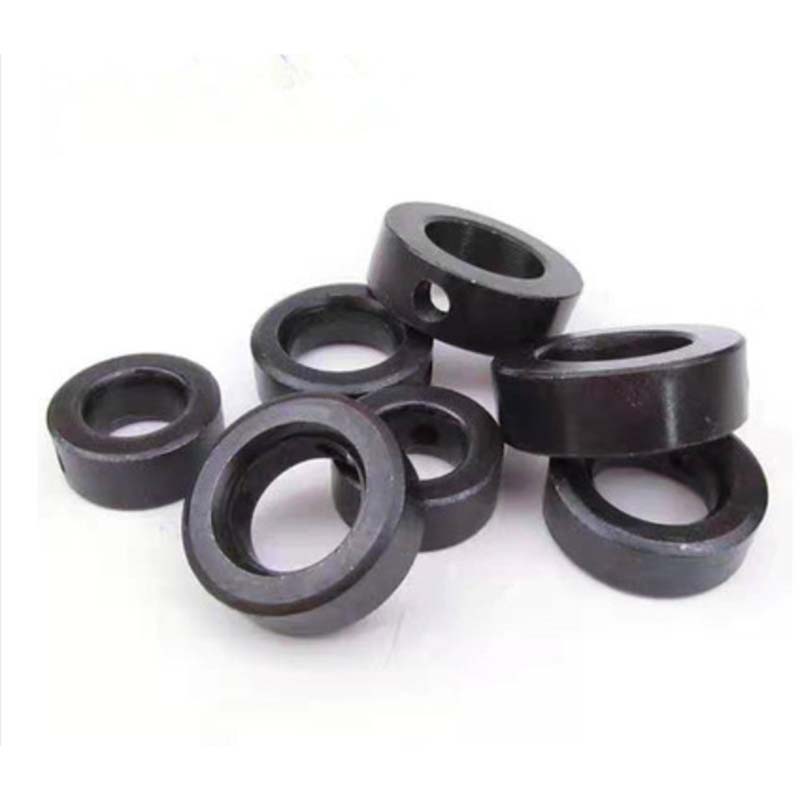

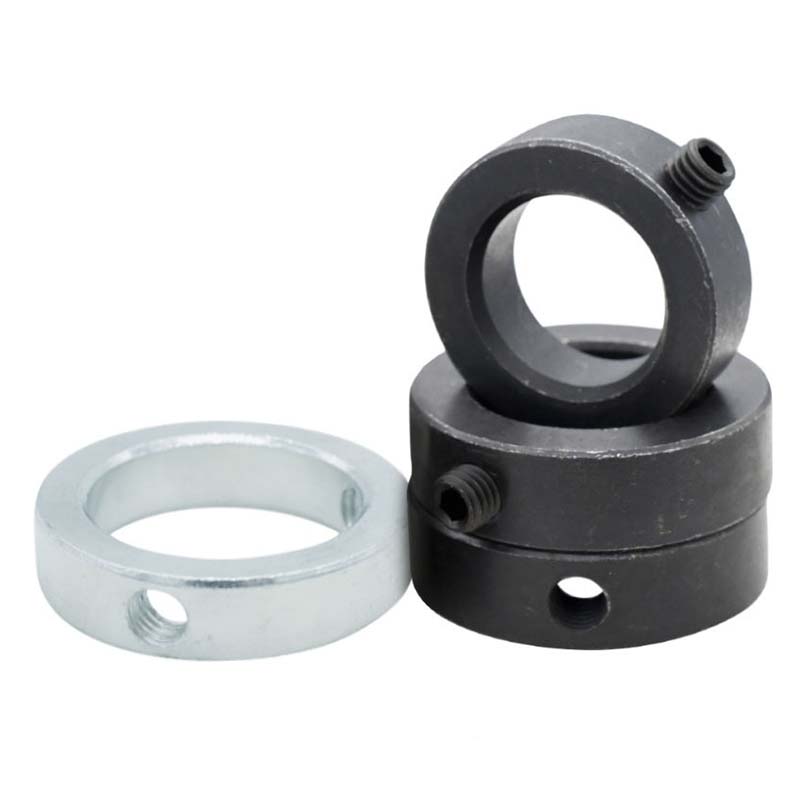

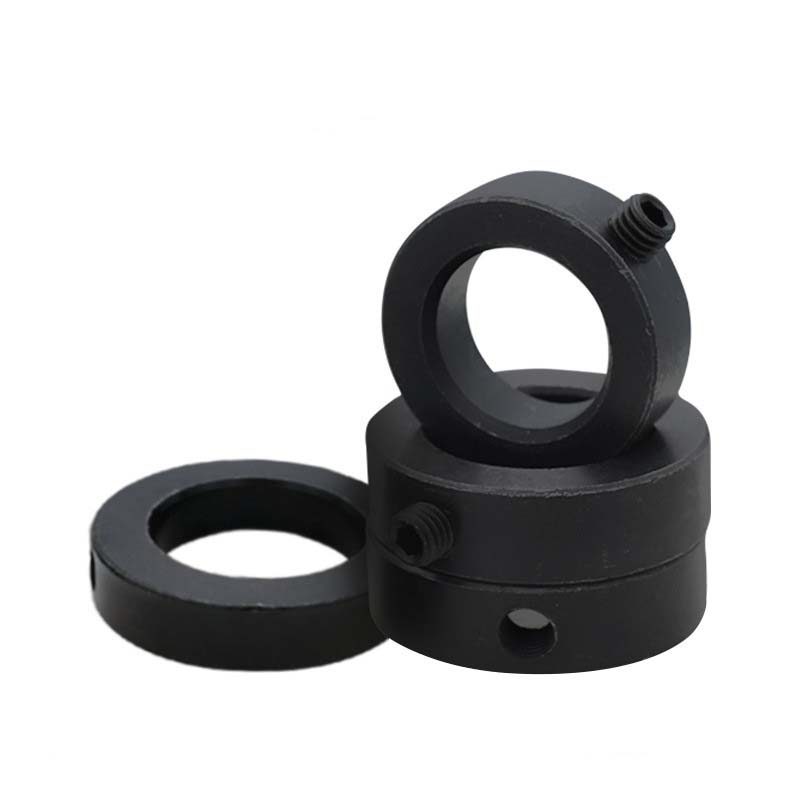

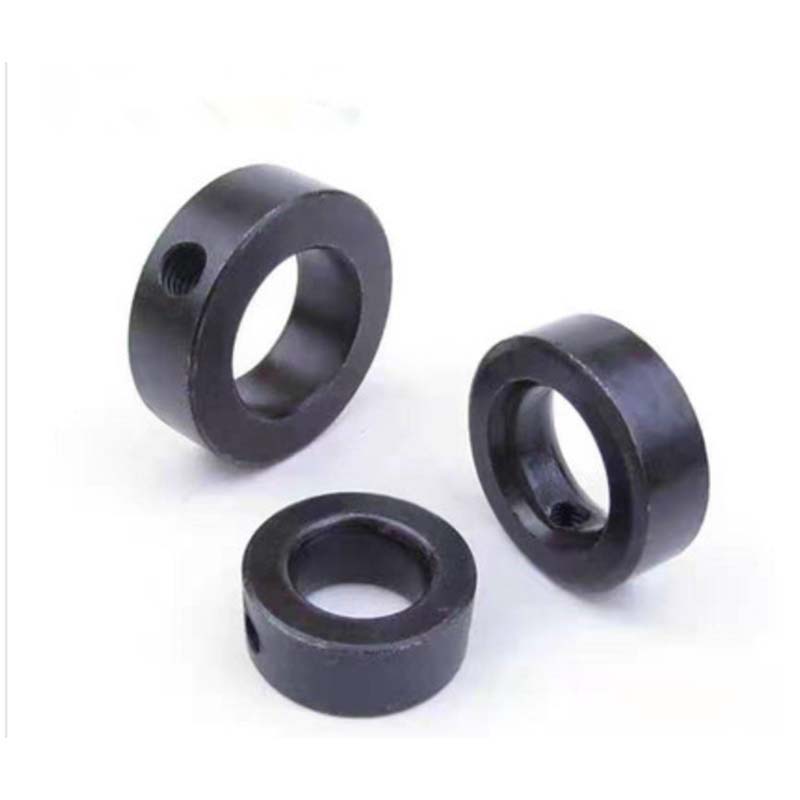

Хомут установочного винта представляет собой круглую застежку в форме кольца с установочным винтом. Его легко установить одному человеку, не требуя специальных инструментов. Для снятия просто ослабьте контргайку. Он широко используется в больших электродвигателях, дробилках, горнодобывающем оборудовании, станках с ЧПУ, печатном оборудовании и другом оборудовании.

Set Screw Collar

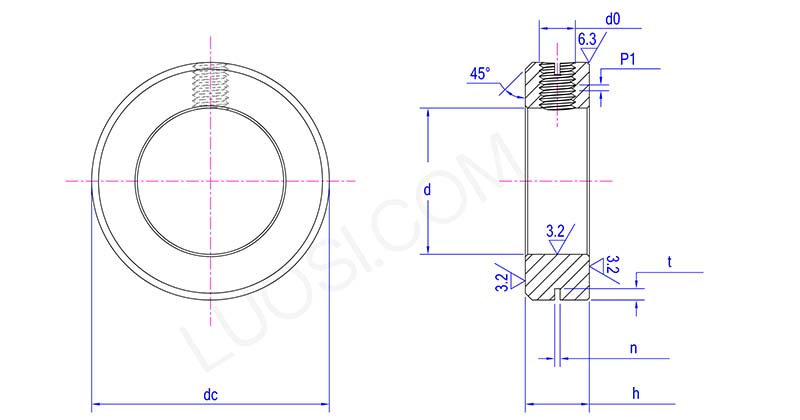

Пн.	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
д макс	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
д мин	8	9	10	12	13	14	15	16	17	18	19
час максимум	10	10	10	10	10	12	12	12	12	12	12
час мин	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
п макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
н мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
т макс	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
т мин	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
округ Колумбия	20	22	22	25	25	28	30	30	32	32	35
д0	М5	М5	М5	М5	М5	М6	М6	М6	М6	М6	М6
П1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® изготавливает это стопорное кольцо из разных материалов в зависимости от того, что вам нужно. Для устойчивости к химическим веществам мы используем марки нержавеющей стали, такие как 304 или 316. Если ситуация подвергается высоким нагрузкам, мы будем использовать легированную сталь 4140. А для аэрокосмической техники, где вес имеет значение, есть легкий титан. Существуют также версии с полимерным покрытием, позволяющим снизить коррозию при установке из смешанных металлов. Все материалы проходят жесткие испытания на твердость (HRC 35–50) и ультразвуковые проверки, чтобы убедиться, что они соответствуют отраслевым стандартам, таким как ASME B18.27 и DIN 471/472, в зависимости от того, какую нагрузку они могут выдержать.

Регулярный осмотр и техническое обслуживание

Чтобы кольца установочных винтов работали хорошо, время от времени проверяйте затяжку установочных винтов с помощью динамометрического ключа, ориентируйтесь на момент 10-15 Нм. Используйте растворитель, чтобы очистить резьбу и избавиться от грязи, и каждый год наносите на нее свежую смазку на основе лития. Не перетягивайте винты, так как это может испортить стопорное кольцо. Если он подвергается воздействию морской воды или кислот, проверяйте покрытие два раза в год, чтобы убедиться, что оно все еще в порядке. Если вы видите износ соприкасающихся деталей глубже 0,1 мм, вам следует заменить их.

Какие допуски валов совместимы?

Хомуты с установочными винтами подходят для валов диаметром от 10 до 200 мм с использованием обычных уровней допуска, таких как h9 или h11. Регулируемые винты на стопорном кольце выдерживают небольшие удары или неровности вала (до ±0,05 мм), поэтому он по-прежнему плотно прилегает, не нарушая работу.
