Установочный винт Фиксатор стопорного кольца

XIAOGUO® имеет склады в Роттердаме и Хьюстоне для ускорения региональных поставок. Установка фиксатора стопорного кольца с установочным винтом включает затягивание его винтов для радиального сжатия кольца, создавая точный и многоразовый зажимной механизм.

Модель:GB/T 885-1986

Отправить запрос

Описание продукта

Чтобы продлить срок службы, этот фиксатор стопорного кольца с установочным винтом имеет различную обработку поверхности. Никелирование (равномерно наносимое без использования электричества) помогает защитить от ржавчины, а фосфатное покрытие делает его более гладким и устойчивым к ржавчине. Для работы в жестких условиях можно добавить слои карбида вольфрама, напыленные специальным методом. Эти обработки позволяют ему хорошо работать в кислотных, соленых или суровых условиях. Вы также можете получить индивидуальные варианты анодирования, соответствующие конкретным отраслевым стандартам, например одобренные FDA покрытия для машин, используемых в пищевой промышленности.

Размер

Фиксатор стопорного кольца с установочным винтом поставляется с диаметром вала от 5 до 500 мм и допусками посадки в соответствии со стандартами ISO h6. Вы можете получить нестандартную ширину (от 3 до 20 мм) и размеры резьбы (от M3 до M24), соответствующие различным дизайнерским потребностям. На каждом из них есть лазерные метки для отслеживания, так что вы можете следить за ним. Чертежи САПР, прилагаемые к нему, позволяют легко вписать его в существующие установки. Существуют также версии с разъемными кольцами, которые позволяют добавлять их к уже установленным валам без необходимости предварительно все разбирать.

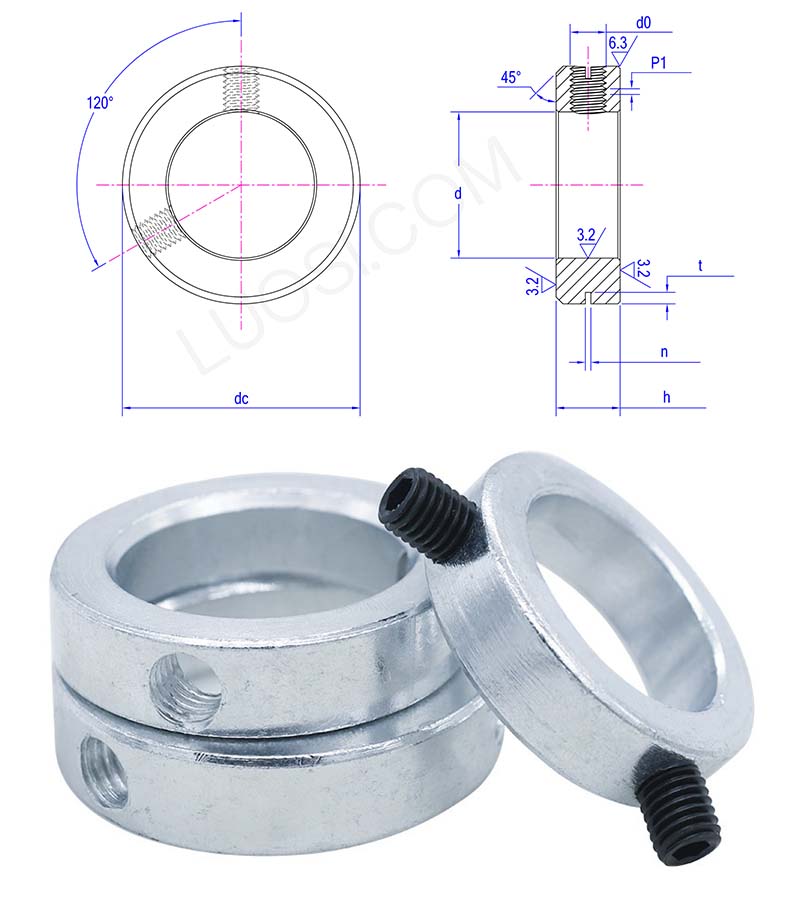

Пн.	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
д макс	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
д мин	85	90	95	100	105	110	115	120	125	130	135
час максимум	22	22	25	25	25	30	30	30	30	30	30
час мин	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
п макс	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
н мин	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
т макс	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
т мин	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
округ Колумбия	120	125	130	135	140	150	155	160	165	170	175
д0	М12	М12	М12	М12	М12	М12	М12	М12	М12	М12	М12
П1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Выдерживать высокие температуры

Фиксатор стопорного кольца с установочным винтом обычно изготавливается из термообработанной стали или нержавеющей стали, устойчивой к коррозии, поэтому он может хорошо работать при температурах до 300°C (572°F). Винты на стопорном кольце часто имеют высокотемпературное противозадирное покрытие, предотвращающее прилипание или износ резьбы. Если вам это нужно для действительно тяжелых условий, есть варианты, такие как Inconel® или версии с керамическим покрытием. Они проверяют его, чередуя высокие и низкие температуры, чтобы убедиться, что стопорное кольцо сохраняет свое зажимное усилие и не меняет форму. Это делает его пригодным для двигателей, турбин или аэрокосмических установок, где он становится очень горячим.
