Стопорное кольцо с резьбой

Стопорное кольцо с резьбой — это механический компонент, предназначенный для предотвращения ослабления резьбовых соединений. Он сочетает в себе винт с резьбой и втулку для равномерного распределения давления во время установки, обеспечивая надежную и стабильную посадку. Xiaoguo® — профессиональный производитель крепежных изделий в Китае, который может изготавливать продукцию в соответствии с требованиями клиентов и предоставлять образцы.

Модель:GB/T 885-1986

Отправить запрос

Описание продукта

Стопорные кольца с резьбой изготовлены из нержавеющей или углеродистой стали, которые являются прочными и устойчивыми к ржавчине. Поверхность подверглась термической обработке для продления срока службы и повышения износостойкости. Резьбовая часть прошла прецизионную обработку для обеспечения плавной затяжки и выравнивания резьбы. Для использования в суровых условиях можно выбрать цинк-никелевое покрытие или черное оксидное покрытие, чтобы добавить к поверхности антикоррозионное покрытие. Эти материалы могут работать в диапазоне температур от -40°C до 300°C, поэтому это стопорное кольцо можно использовать в экстремальных условиях окружающей среды, таких как морская среда, химические заводы или тяжелое оборудование.

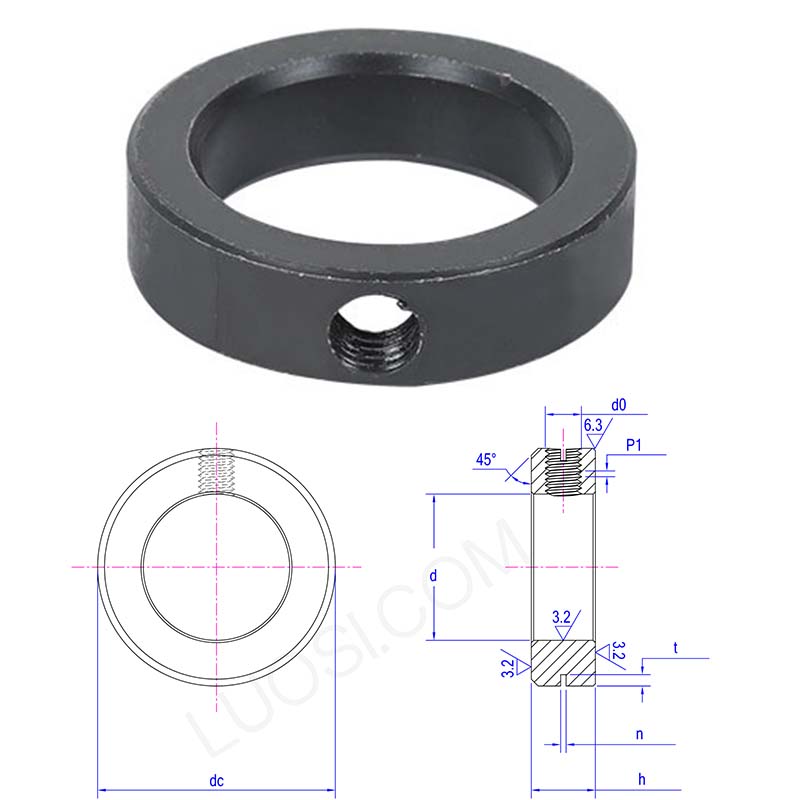

Threaded locking retaining ring

Пн.	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
д макс	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
д мин	14	15	16	17	18	19	20	22	25	28	30
час максимум	12	12	12	12	12	12	12	12	14	14	14
час мин	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
п макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
н мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
т макс	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
т мин	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
округ Колумбия	28	30	30	32	32	35	35	38	42	45	48
д0	М6	М6	М6	М6	М6	М6	М6	М6	М8	М8	М8
П1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Приложение

Стопорные кольца с резьбой широко используются в системах передачи энергии, насосных агрегатах и компонентах роботов, особенно в тех случаях, когда необходимо обеспечить надежную фиксацию компонентов на валу. Благодаря своим виброустойчивым характеристикам они широко используются в автомобильных трансмиссиях, редукторах ветряных турбин и конвейерных системах. Он также используется в аэрокосмической промышленности.

Он также проявляется в сельскохозяйственном оборудовании и установках, использующих возобновляемые источники энергии, выполняя надежную работу по фиксации вещей в пыльных, влажных условиях или при большом крутящем моменте.

Требуются ли специальные инструменты для установки?

Для работы не требуются специальные инструменты. Обычные инструменты (например, шестигранные ключи или отвертки) можно использовать для простой установки стопорных колец с резьбой. Для регулировки не требуются гидравлические прессы или специальные приспособления. Точная регулировка может быть достигнута простым использованием винтов с резьбой на стопорном кольце.
